説明
用途
全周囲３次元形状計測による製品検査・評価および設計参照用データの取得
・樹脂成型・プレス・ダイキャスト・鍛造・鋳造などの全体形状検査・評価に
・設計参照用データとしての3D形状スキャンに

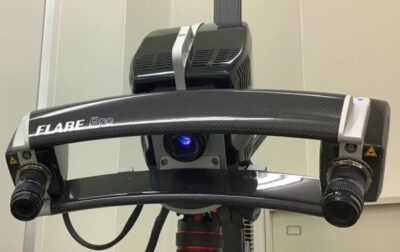

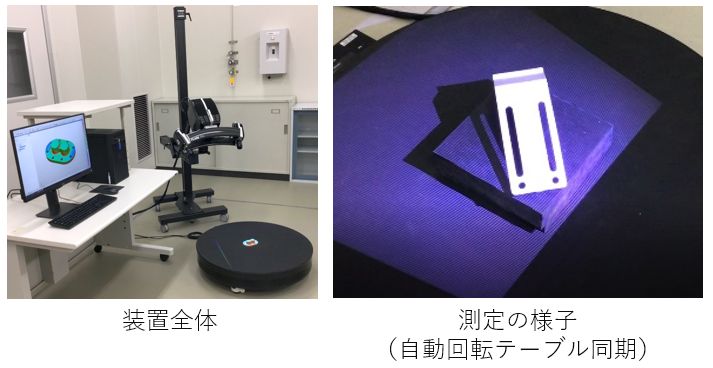

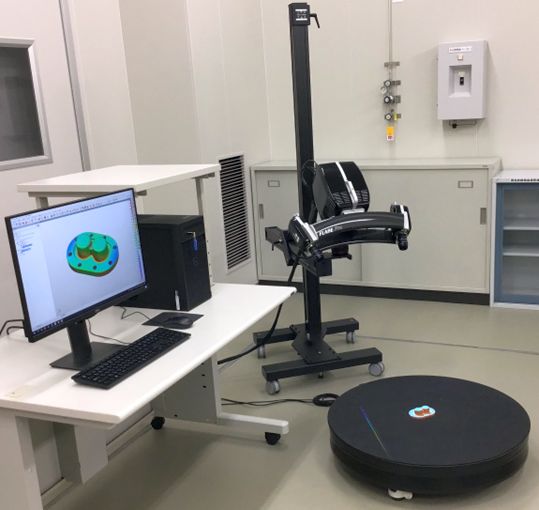

装置外観

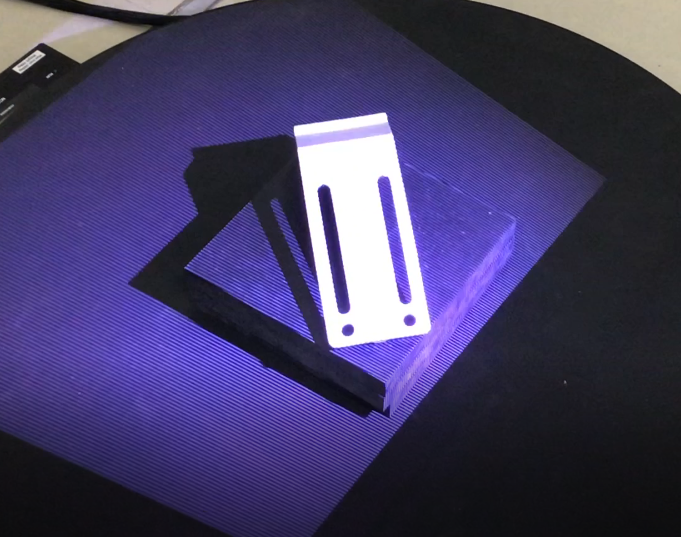

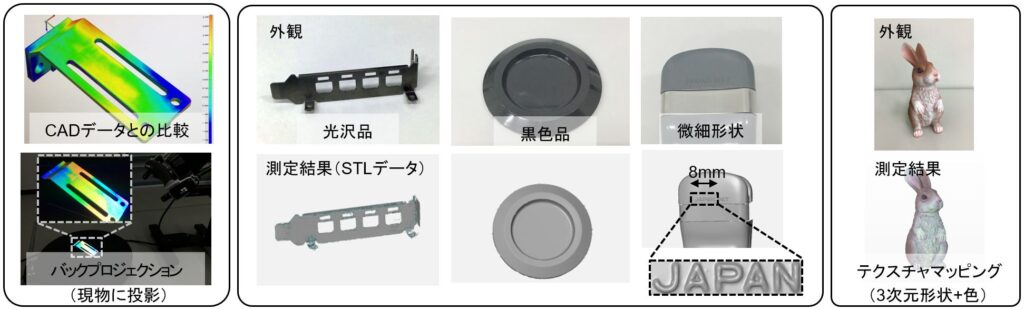

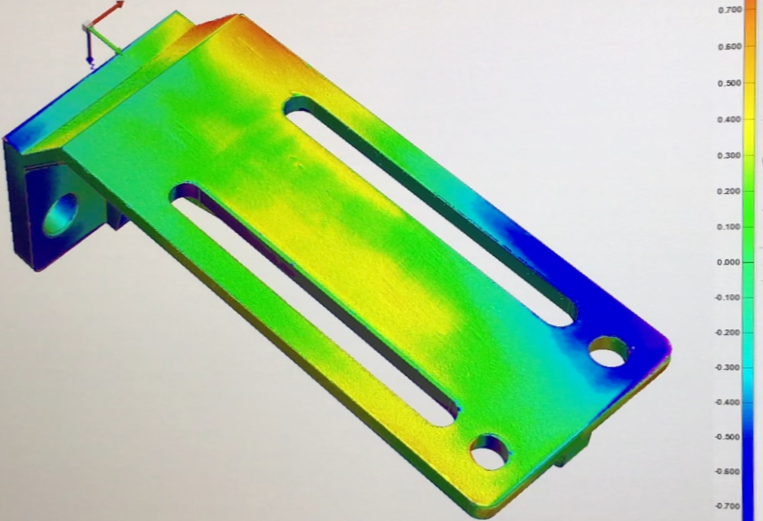

測定例

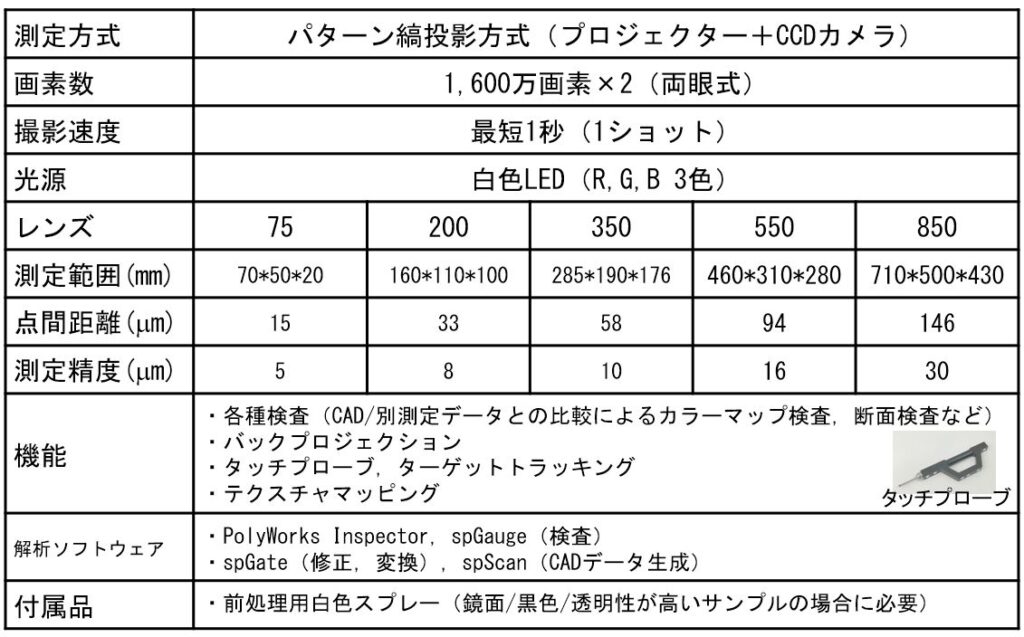

スペック・付属品等
[データ出力]
・入力形式 IGES/STEP他
・記録メディア USBメモリ/CD-R,DVD-R
・保存形式 STL形式，PLY形式，専用Free Viewer
活用例
- 製造工程の品質管理，工具/金型の摩耗管理，加工/組立て精度確認，設計の参照用
- 不良品の原因解析，試作品の条件出し，製造の外注化検討，文化財のデジタルアーカイブ
注意点
- ご相談に当たっては測定物の外観写真を送付ください。
- 奥まった箇所などカメラ死角部分では測定データが欠落します。
- 測定物のサイズに合わせて，レンズ交換と校正が必要です（当センター職員が事前準備）。
- 鏡面/黒色/透明性が高いサンプルの場合，ハレーション防止スプレーの塗布が必要です。
- 装置の特性上，測定箇所・検査方法の確認が必要ですので，必ず立ち会いをお願いしております。
