LCRメータ

特徴

  • 低周波数で電子部品の性能指標の周波数特性を測定可能
  • DC バイアス印加が可能(最大±35 V,10 A)
  • より高周波数についてはネットワークアナライザを使用

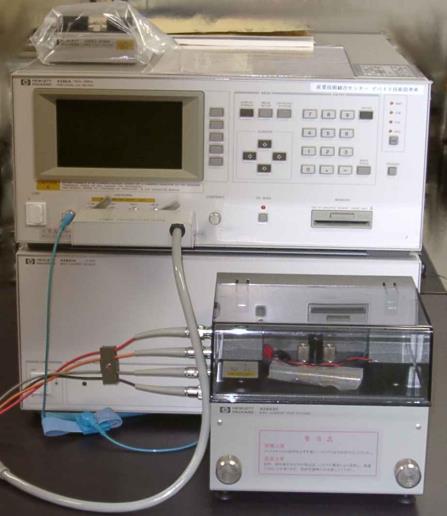

機種

Hewlett-Packard(HP)社
4285A

カテゴリー: タグ:

料金

使用料金:

¥500円(1時間あたり)

研究員による支援 3,900円/時
操作法説明 3,900円/時
時間外の機器利用料は2割増となります。

施設機器の利用制限

---

説明

用途

  • 電子(受動)部品のDC電流重畳下のインピーダンス測定

スペック・付属品等

周波数 75 kHz〜30 MHz
|Z|,R,X 0.01 mΩ〜99.9999 MΩ
|Y|,G,B 0.01 nS〜99.9999 S
C 0.01 nF〜999.999 μF
L 0.001 nH〜999.9999 H
Q 0.01〜99999.9
Θ -180°〜180°
  • 利用可能な測定条件と試料サイズは以下の通り。
テストフィクスチャ42842C DCバイアス電流≦10 A W60×H50×D60 mm以下

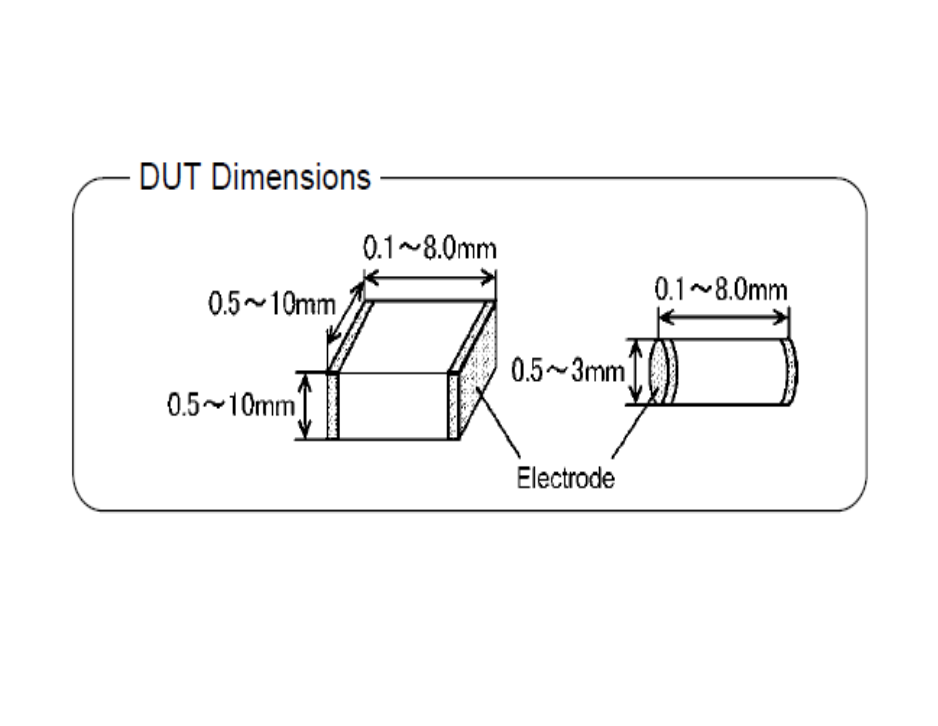

SMDテストフィクスチャ DCバイアス電流≦2 A
