更新日: 2024年07月22日

車載機器用イミュニティ試験システム

特徴

車載機器,医用電気機器の放射イミュニティ試験(放射電波に対する耐性を確認する試験)が可能

機種

放射イミュニティ試験ソフトウェア:東陽テクニカ VI5/RS-AJ, IM5/CS-AJ

信号発生器:Keysight Technologies N5171B

パワーアンプ:TESEQ CBA 400M-260 10kHz-400MHz 30W

パワーアンプ:TESEQ CBA 1G-030D  1GHz-6GHz 250W

パワーアンプ:TESEQ CBA 6G-030D 1GHz-6GHz 30W

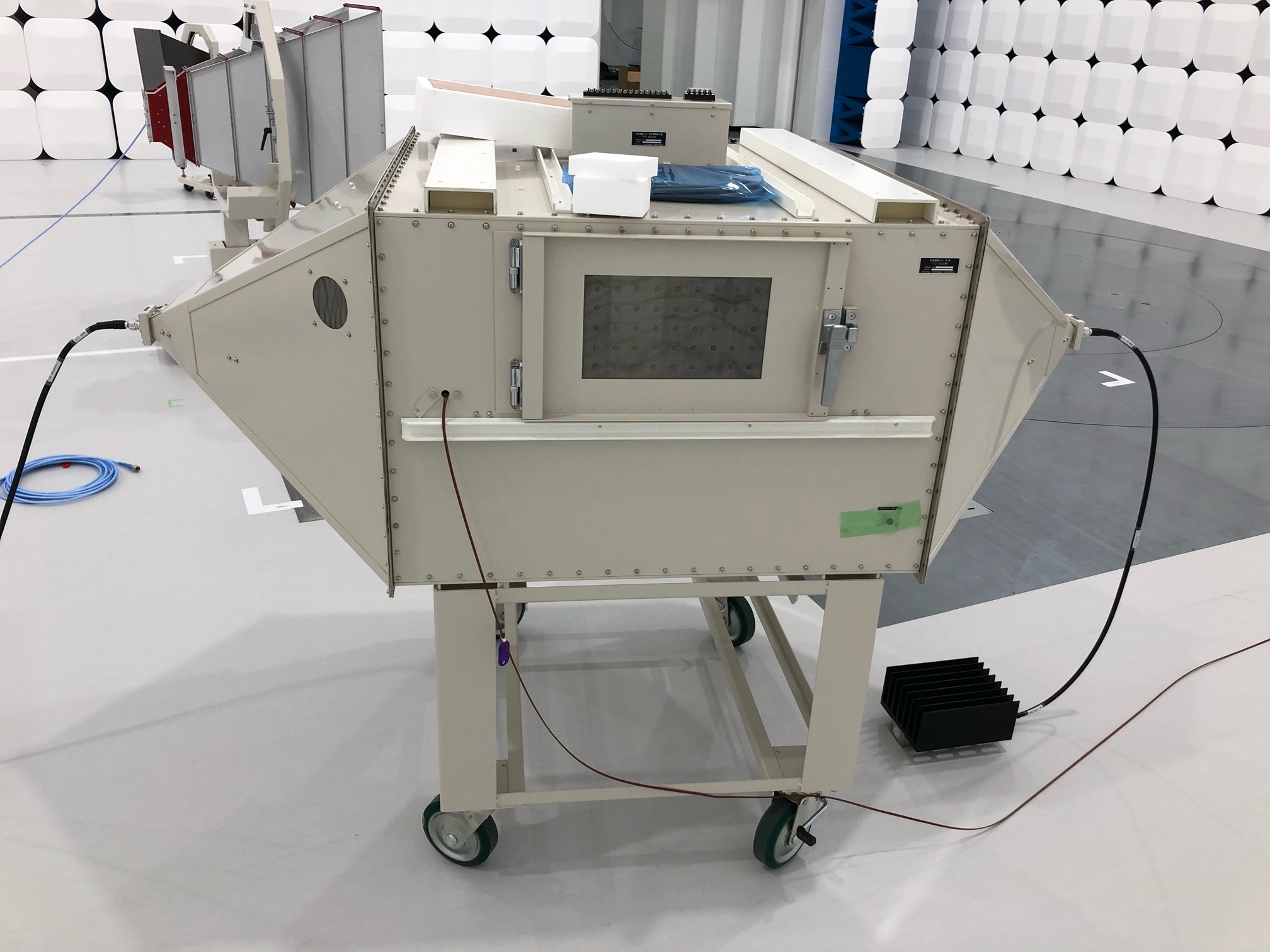

TEMセル:協立テクノロジー TTC-502特

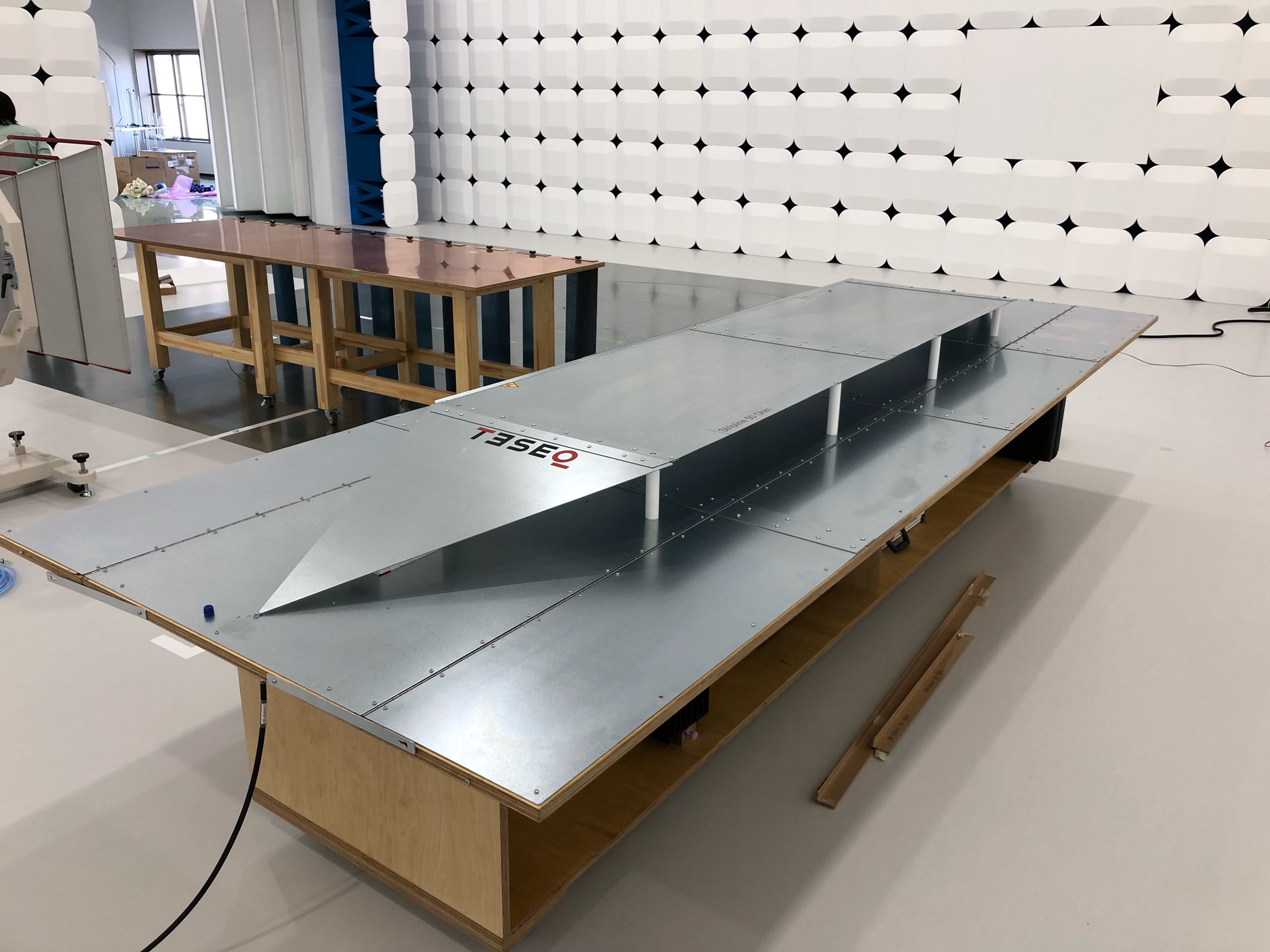

ストリップライン:TESEQ  SL50

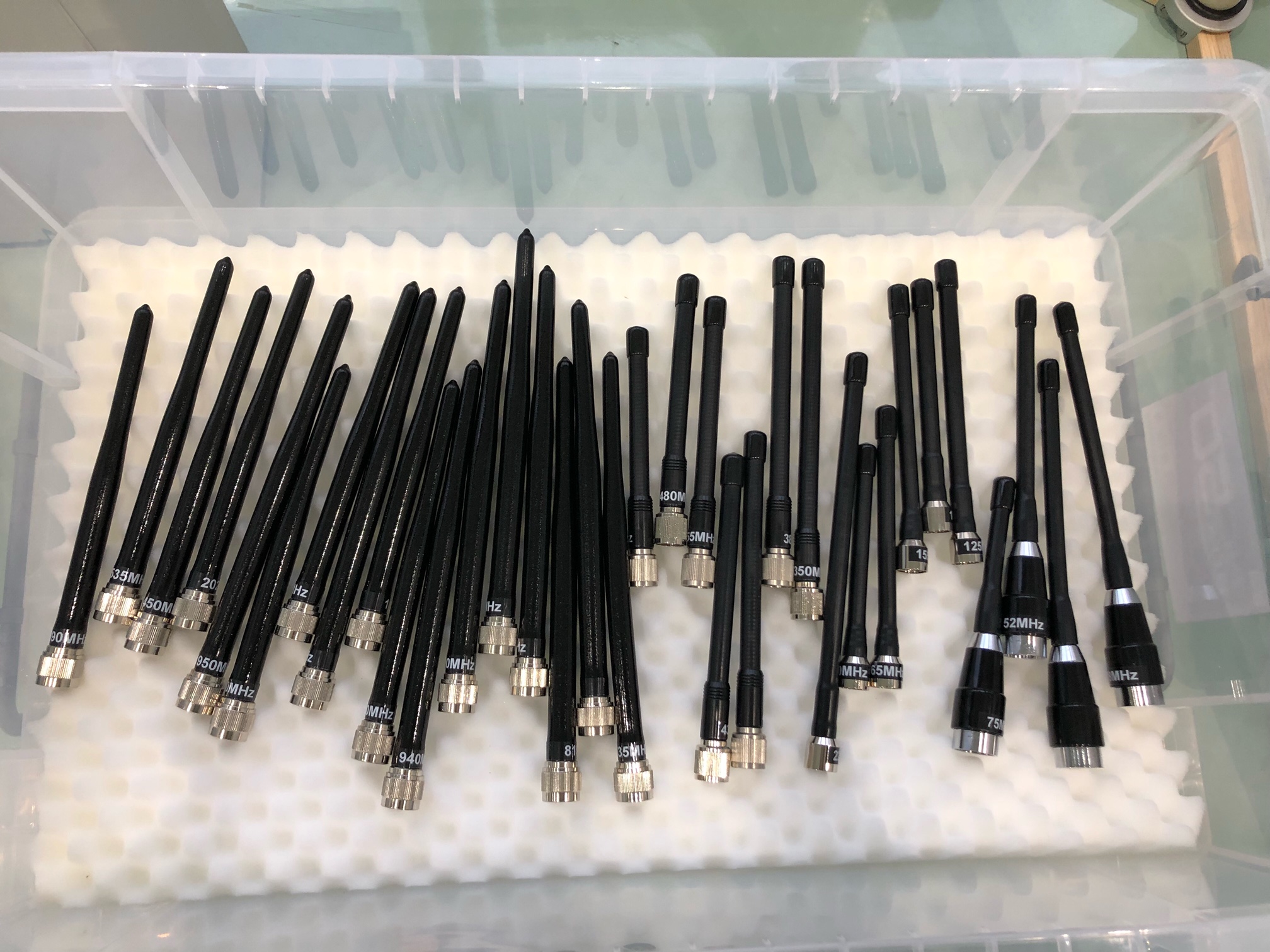

アンテナ種類:1/4λスリーブ,ヘリカル,モービル,バイコニカル

ループコイル:TESEQ LAS6120,LAS6100

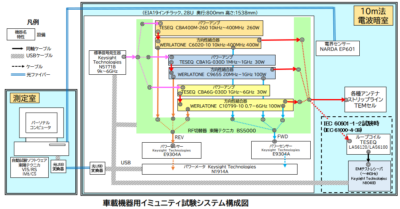

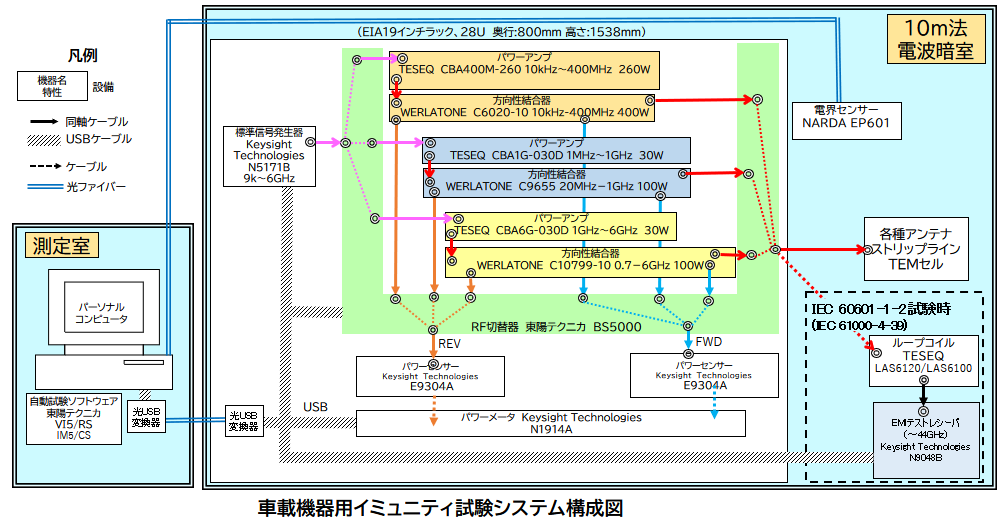

車載機器用イミュニティ試験システム

料金

使用料金:

¥3,600円(1時間あたり)

研究員による支援 3,900円/時
操作法説明 3,900円/時
時間外の機器利用料は2割増となります。

施設機器の利用制限

---

説明

用途

10m法電波暗室(EMC総合試験棟)において,以下の放射イミュニティ試験が可能

  1. 車載機器
    1. ISO 11452-3 Ed.3 (路上走行車-狭帯域放射電磁エネルギーによる電気的妨害のコンポーネント試験方法-第3部:トランスバース電磁(TEM)セル)10kHz-400MHz 200V/m
    2. ISO 11452-5 Ed.2 (路上走行車-狭帯域放射電磁エネルギーによる電気的妨害のコンポーネント試験方法-第5部:ストリップライン)10kHz-400MHz 200V/m
    3. SO 11452-9 Ed.1 (路上走行車-狭帯域放射電磁エネルギーによる電気的妨害のコンポーネント試験方法-第9部: 可搬型送信機 )28MHz-6GHz
  2. 医用電気機器に対する近接無線送信機からの放射電磁界に対するイミュニティ試験
    1. IEC 60601-1-2(医用電気機器-第1-2部:基礎安全及び基本性能に関する一般要求事項-副通則:電磁妨害-要求事項及び試験)が要求するIEC61000-4-39 Ed.1(電磁両立性−第4-39部:試験及び測定技術− 近接近の放射界- イミュニティ試験) による試験:8A/m@30kHz,65A/m@134.2kHz,7.5A/m@13.56MHz
