説明
実施可能な主な試験
- 10m法に準拠した放射エミッション測定
- IEC 61000-4-3に準拠した放射イミュニティ試験
- ISO11452シリーズに準拠した各種イミュニティ試験
- CISPR25に準拠した車載機器の放射エミッション測定
- 大型EUTの各種EMC試験
主な仕様
- シールド性能
- (磁界)60dB以上(10kHz-150kHz)，80dB以上(150kHz-30MHz)
- (電界)100dB以上(10kHz-150kHz)，100dB以上(150kHz-30MHz)
- (平面波)100dB以上(30MHz-1GHz)，80dB以上(1GHz-18GHz)

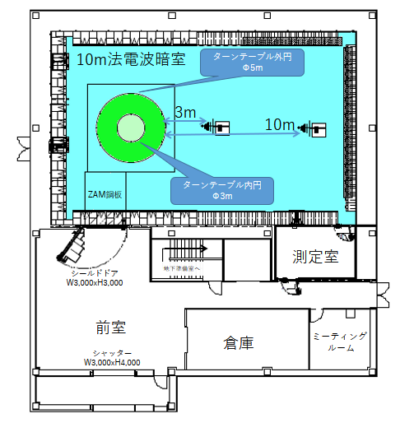

- 有効内寸：L19.0m × W11.0m × H7.9 m
- ターンテーブル：直径 Φ 5.0m／ Φ 3.0m デュアル型，最大積載荷重( Φ 5.0m：3ton， Φ 3.0m：1.0ton)
- アンテナマスト：高さ 1m〜4m チルト機構付き
- 測定距離：10m
- ＥＵＴ用電源：供給場所:ターンテーブル（ 内円及び外円 ），対向器室
- CVCF: 相電圧288V，18kVA 5-1100Hz 3相/単相
- 単相商用電源: 100V 50Hz 20A
- DC電源： 0-80V 20A
- 測定用付帯設備
- 床置き型電波吸収体：W600ｘL1,200ｘH300mm 15台（キャスター付）
- 移動式垂直基準面：大型EUTの伝導EMI測定用 W2m H2m
- CISPR25 車載機器放射エミッション測定用テーブル
- 監視カメラ：壁上方２個，天井１個，対向器室1個
- EUT用設備
- エンジン用吸排気設備
- 給排水設備
事前に使用方法の研修、利用時間、試験条件の確認などを技術相談にて確認の上、ご利用いただきます。
