更新日: 2022年06月08日

ベクトルネットワークアナライザ(II)

特徴

  • TDR / TDT測定,Sパラメータ測定を実行可能。
  • タイムドメインと周波数ドメインの同時解析が可能。
  • シールド特性測定が可能。

機種

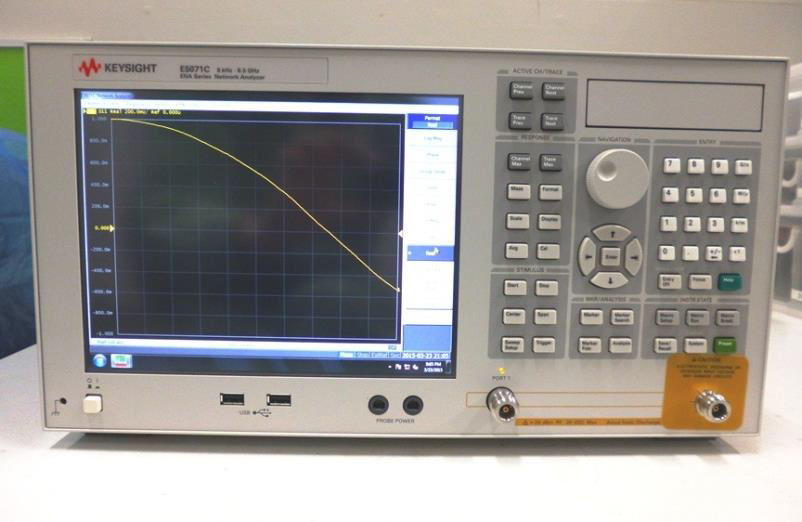

Keysight Technologies社
E5071C

料金

使用料金:

¥800円(1時間あたり)

研究員による支援 3,900円/時
操作法説明 3,900円/時
時間外の機器利用料は2割増となります。

施設機器の利用制限

---

説明

用途

  • Sパラメータ測定
  • TDR測定

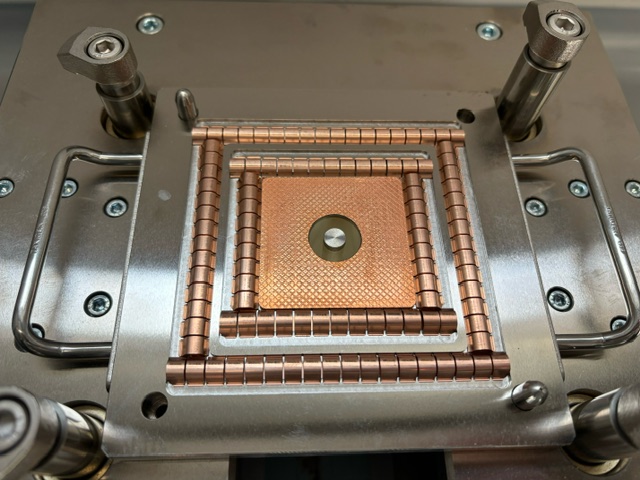

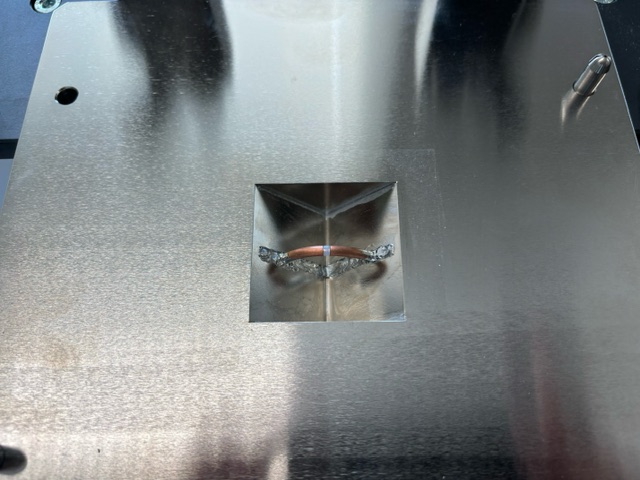

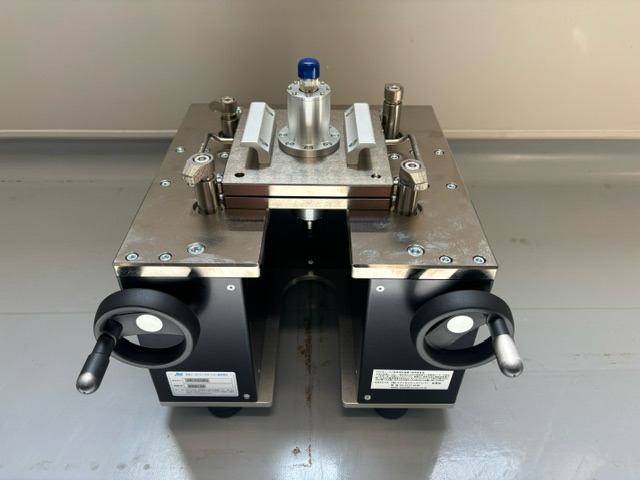

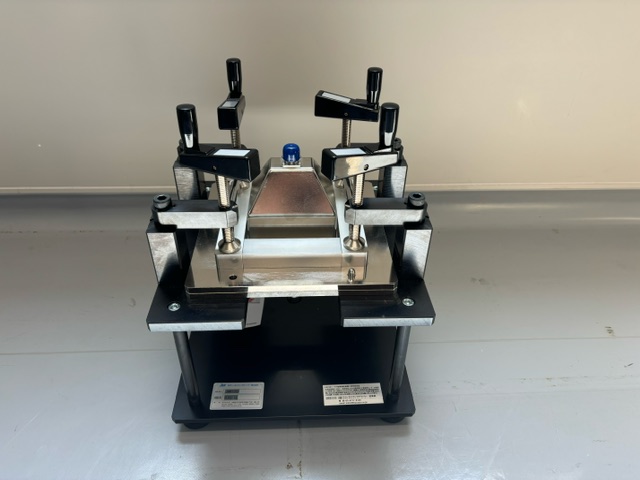

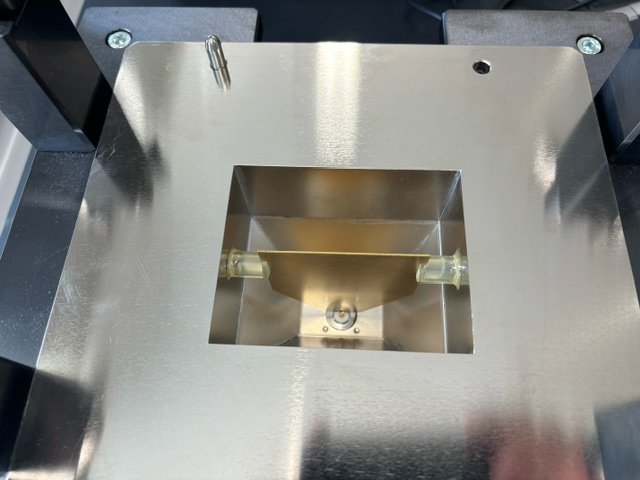

  • シールド特性評価(アドバンテスト法)
    ・サンプル:板状(150 mm× 50mm 厚さ5 mm以下)
    ・周波数 :50 MHz~1 GHz

スペック・付属品等

周波数範囲 9 kHz ~ 8.5 GHz
ダイナミックレンジ 123 dB
測定ポート数 2 ポート
信号出力レベル -55 ~ +10 dB
最大測定ポイント数 20001 ポイント
入力コネクタ N型(メス)

平成26年度 公益財団法人JKA 補助
