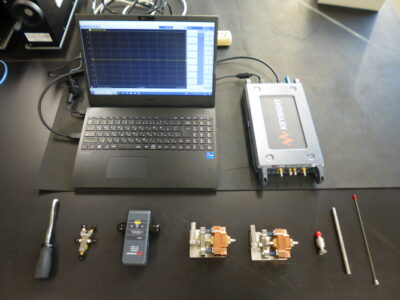

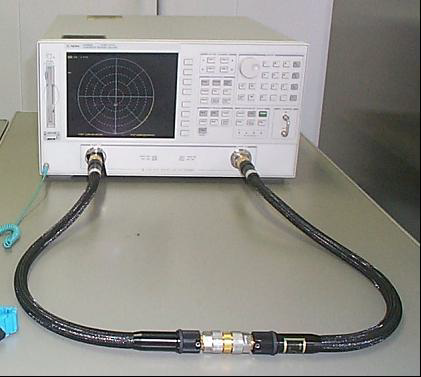

ベクトルネットワークアナライザ（Ⅰ）

特徴

Sパラメータ，誘電率，透磁率の測定

機種

キーサイトテクノロジー社

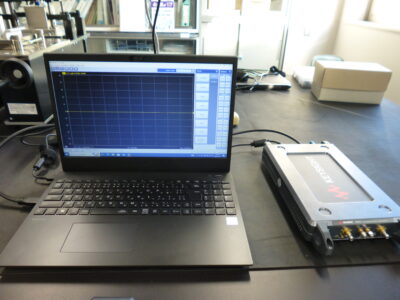

P5007A

カテゴリー: タグ: , , ,

料金

使用料金：

¥1,800円（1時間あたり）

研究員による支援 3,900円/時
操作法説明 3,900円/時
時間外の機器利用料は2割増となります。

本設備にはJKAの補助金が使われています。

JKA

施設機器の利用制限

---

説明

用途

  • Sパラメータ測定、誘電率測定、透磁率測定が可能

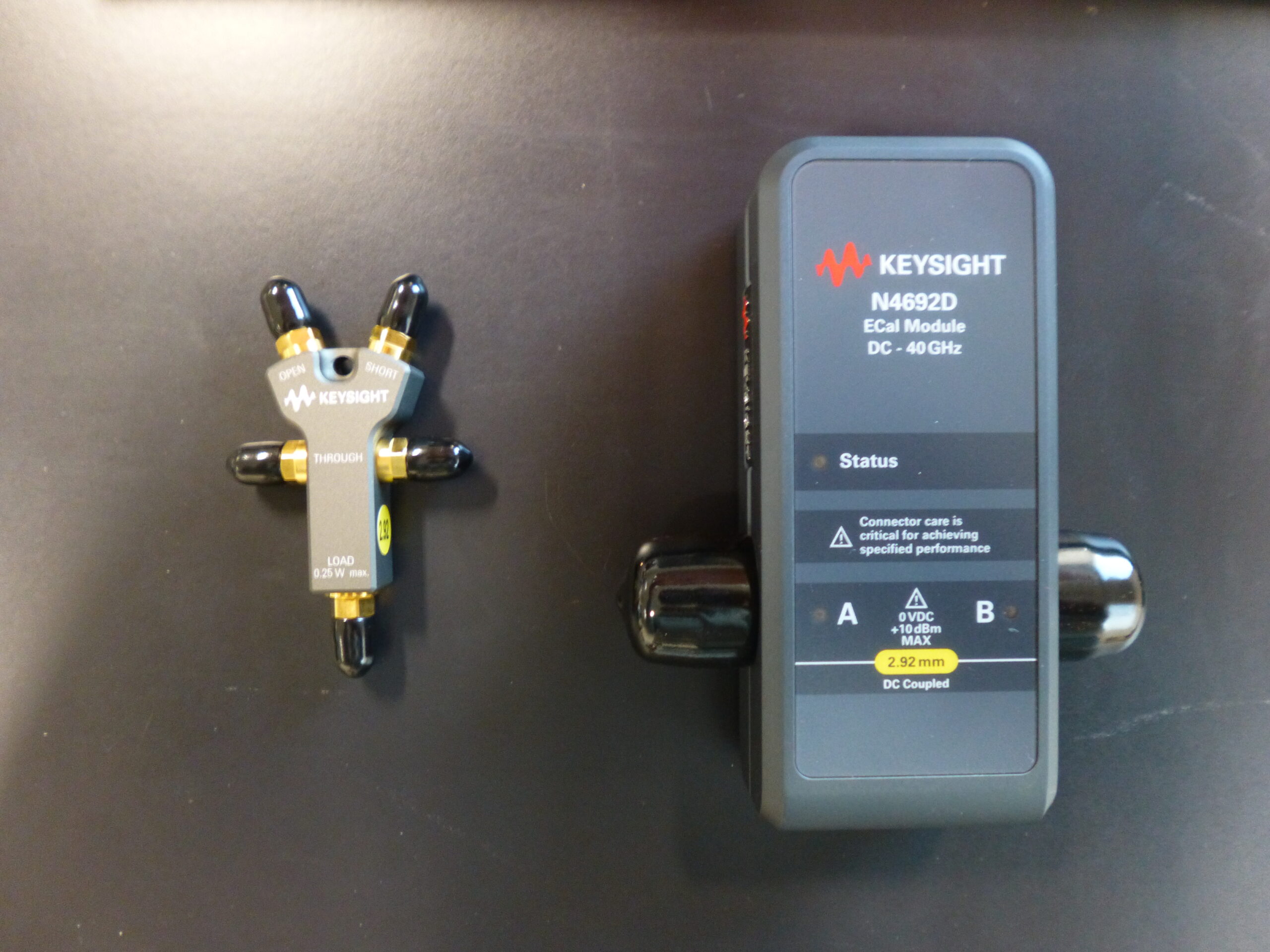

スペック・付属品等

  • 周波数：100kHz〜44GHz
  • タイムドメイン機能付き
  • 治具使用で可能となる測定は下記の通り。
測定可能な方式 スペック
①伝送ライン法
(7 mm 同軸サンプルホルダー）		 測定項目　：誘電率、透磁率
周波数範囲：500 MHz 〜 18 GHz
試料形状　：円筒状
試料サイズ：内径 φ3.04 mm、外径 φ7.00 mm、長さは下記ホルダー長参照
ホルダー長：2 mm、5 mm、10 mm、20 mm、40 mm対応
治具型番　：CSH2-APC7(関東電子応用開発 製)

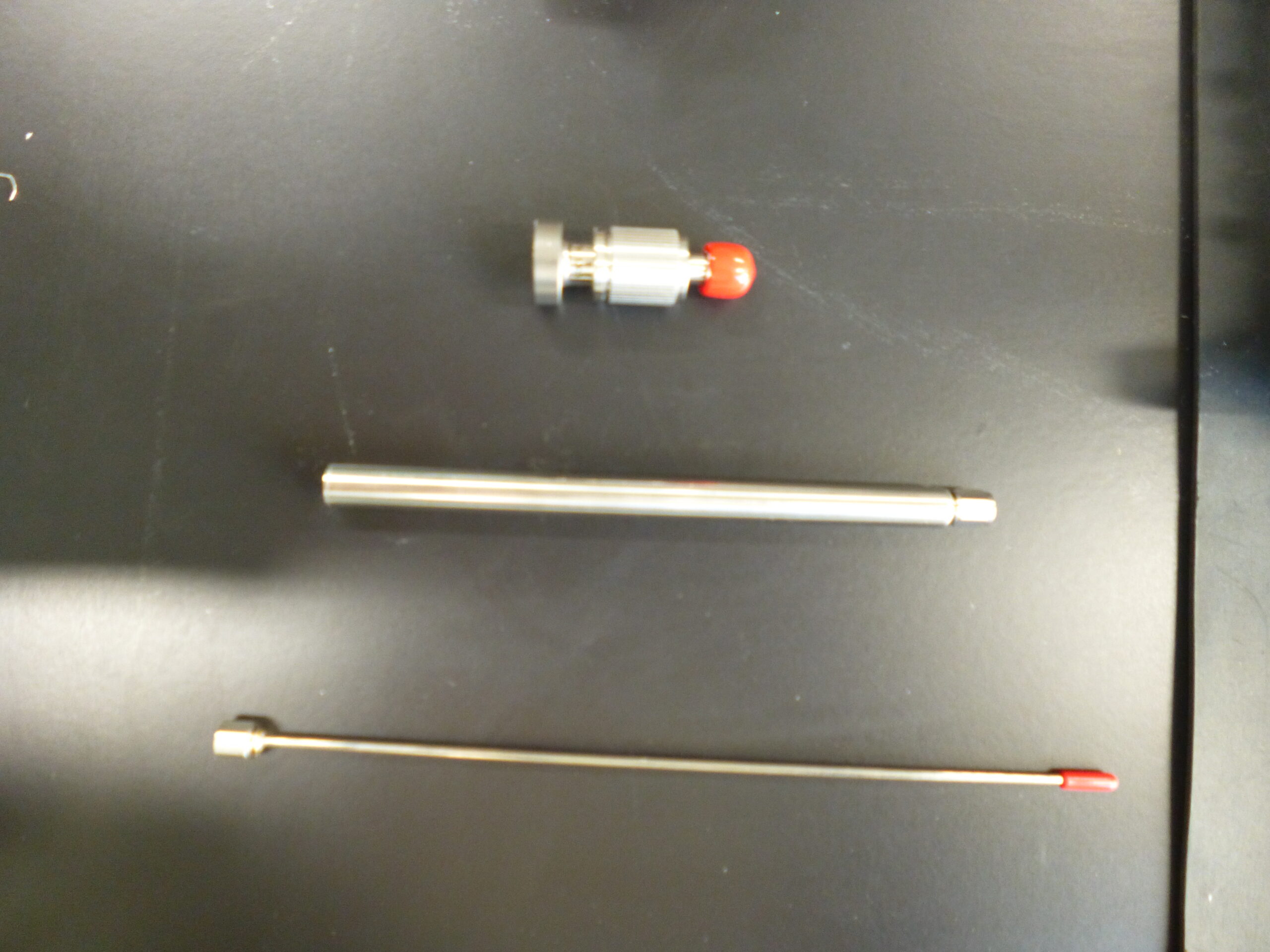

②誘電体プローブキット





 〇高性能プローブ

測定項目　：誘電率
周波数範囲：500 MHz 〜 40 GHz
試料形状　：板状
試料サイズ：できるだけ大きく。（計算上、材料サイズは「無限大」となるため）
液体は浸漬長5mm以上、それ以外はプローブチップ周囲の厚さ1mm以上
試料材質　：液体、半固体、粘弾性体、ゴム状（プローブに密着できるもの）
治具型番　：N1501A opt.104(キーサイトテクノロジー製)
〇スリムプローブ

測定項目　：誘電率
周波数範囲：500 MHz 〜 40 GHz
試料形状　：板状
試料サイズ：できるだけ大きく。（計算上、材料サイズは「無限大」となるため）
液体は浸漬長5mm以上、それ以外はプローブチップ周囲の厚さ5mm以上
試料材質　：液体、柔らかい半固体（プローブに密着できるもの）
治具型番　：N1501A opt.102(キーサイトテクノロジー製)
〇高温プローブ

測定項目　：誘電率
周波数範囲：200 MHz 〜 20 GHz
試料形状　：板状
試料サイズ：できるだけ大きく。（計算上、材料サイズは「無限大」となるため）
直径＞20mm
厚さ＞20／√(|εr*|) mm
粉径＜0.3mm　（※粉状材料の測定の再現性は密度の変動に依存します）
試料材質　：液体、半固体、粘弾性体、ゴム状、粉状（プローブに密着できるもの）
治具型番　：N1501A opt.101(キーサイトテクノロジー製)
③空洞共振器摂動法 空洞共振器 測定項目：誘電率、誘電正接
周波数　：2 GHz，5 GHz
試料形状：棒状（断面：1.5mm×1.5mm、φ2.5mm以下）
治具型番：CP461(2 GHz用)，CP511(5 GHz用)　(関東電子応用開発 製)

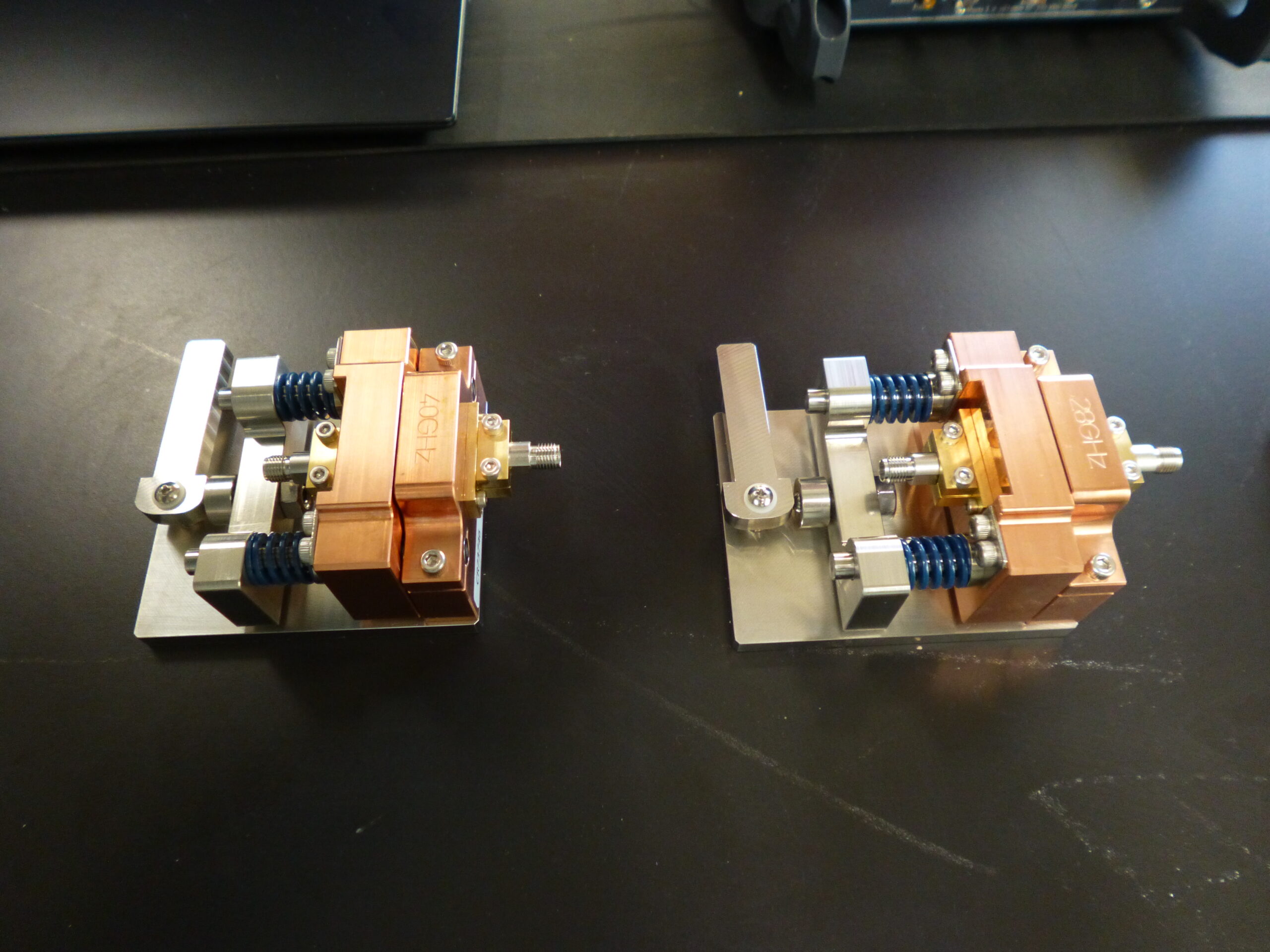

④スプリットシリンダ共振器 測定項目：誘電率、誘電正接
周波数　：28GHz，40GHz
試料形状：薄膜状（厚さ：100μm推奨、大きさ：短辺 30～35mm、長辺 40〜50mm）
治具型番：CR-728(28GHz用)，CR-740(40GHz用)　(EM labs 製)

令和５年度　公益財団法人JKA補助
