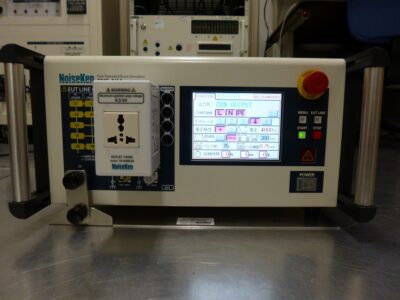

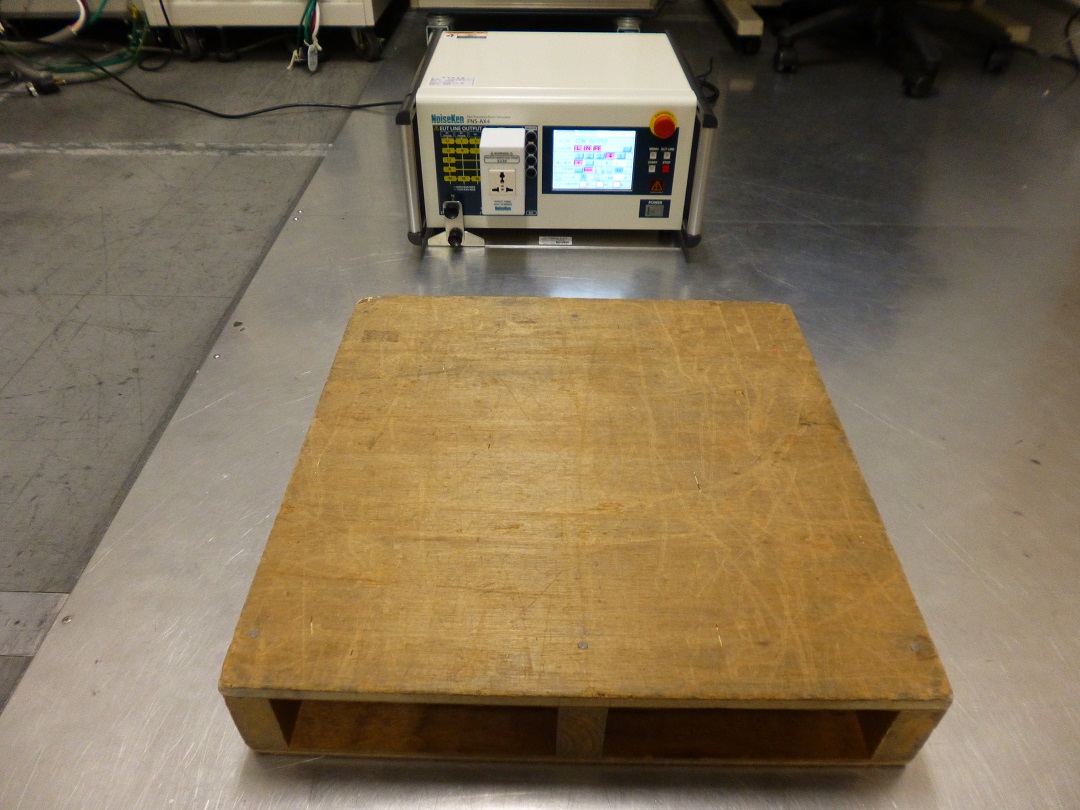

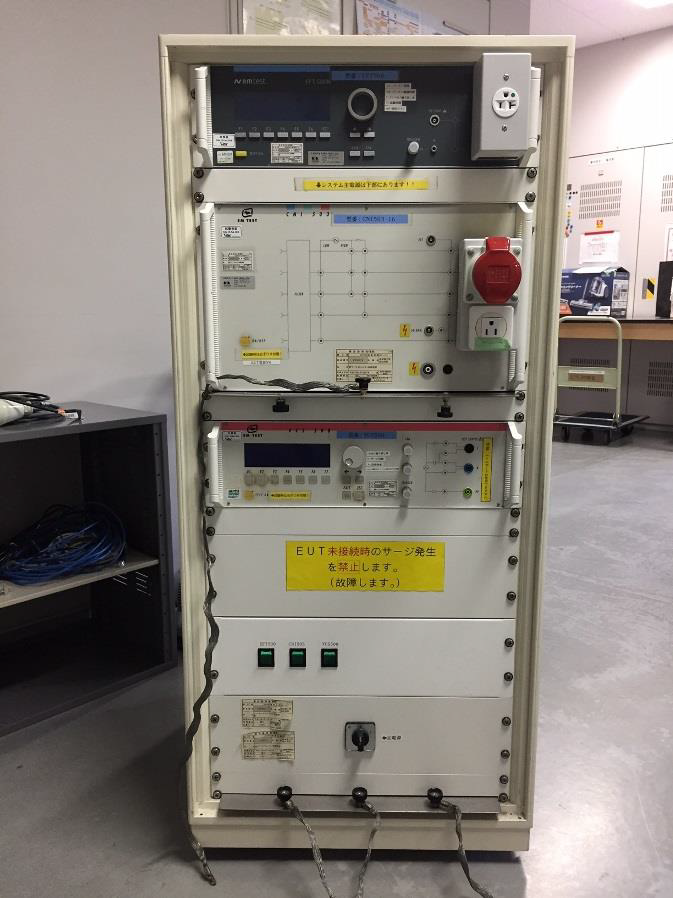

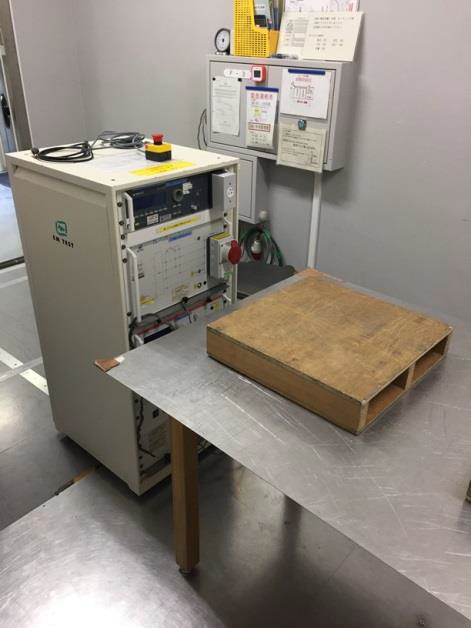

FTB試験装置

説明

用途

• IEC61000-4-4／JIS C 61000-4-4準拠の電源／接地ポート、及び信号／制御ポートへのFTB(EFT/B)試験
• 任意の試験条件による電源／接地ポート、及び信号／制御ポートへのFTB(EFT/B)試験
• 電源ポートへのノーマルモードのFTB(EFT/B)試験

スペック・付属品等

• EUT電源最大対応電圧：AC 600 V、DC 125 V(ただし、EUTへの供給電圧は本機器に接続するAC/DC電源の性能に依存します)
• EUT電源最大対応電流：L1／L2／L3・・・63 A、N／PE・・・10 A
• 発生パルス波形：IEC61000-4-4／JIS C 61000-4-4準拠
• IEC61000-4-4／JIS C 61000-4-4準拠の試験レベル1～レベル4(パルス繰返し周波数5 kHz、及び100 kHz)
• 電源ポート印加相：L1／L2／L3／N／PE、各相個別印加が可能
• マルチコンセントボックスにより国内外の各種単相電源プラグ(L／N／PE)に対応(ただし、最大AC 250 V／20 A、及びコンセント出力端での波形保証無し。対応可能な電源プラグについてはお問い合わせください)

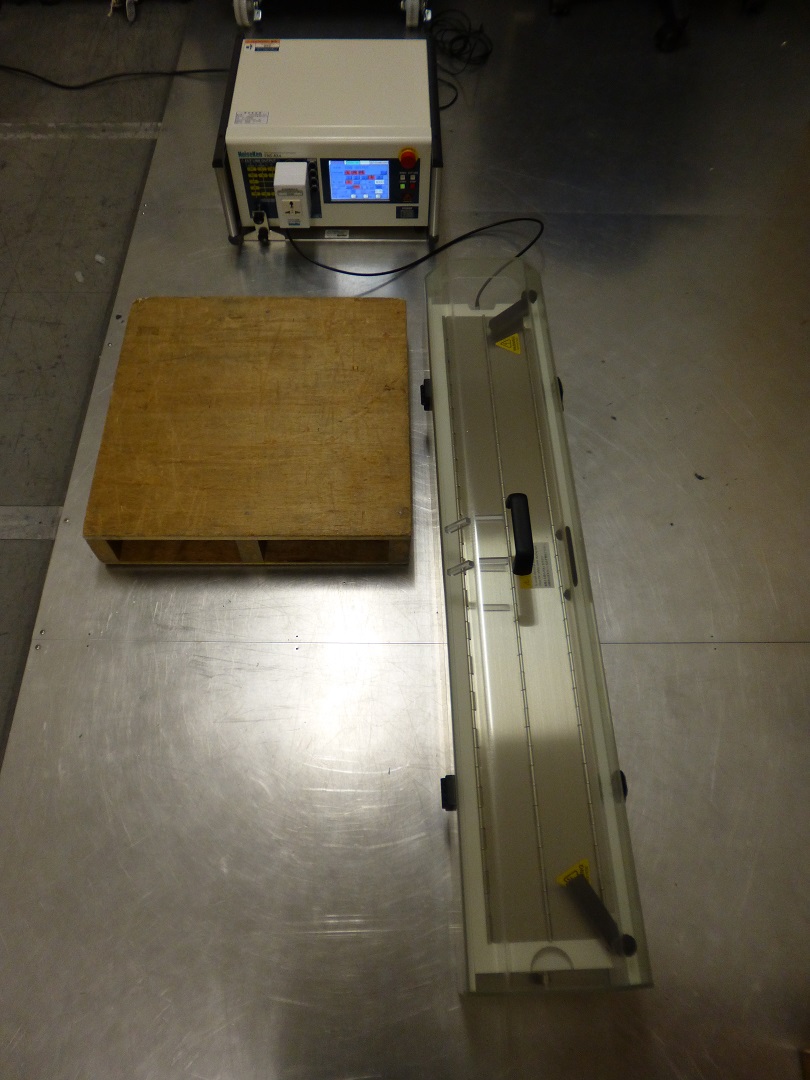

• 容量性結合クランプによる信号／制御ポートへの印加が可能(クランプ結合板：長さ1 m、幅140 mm)

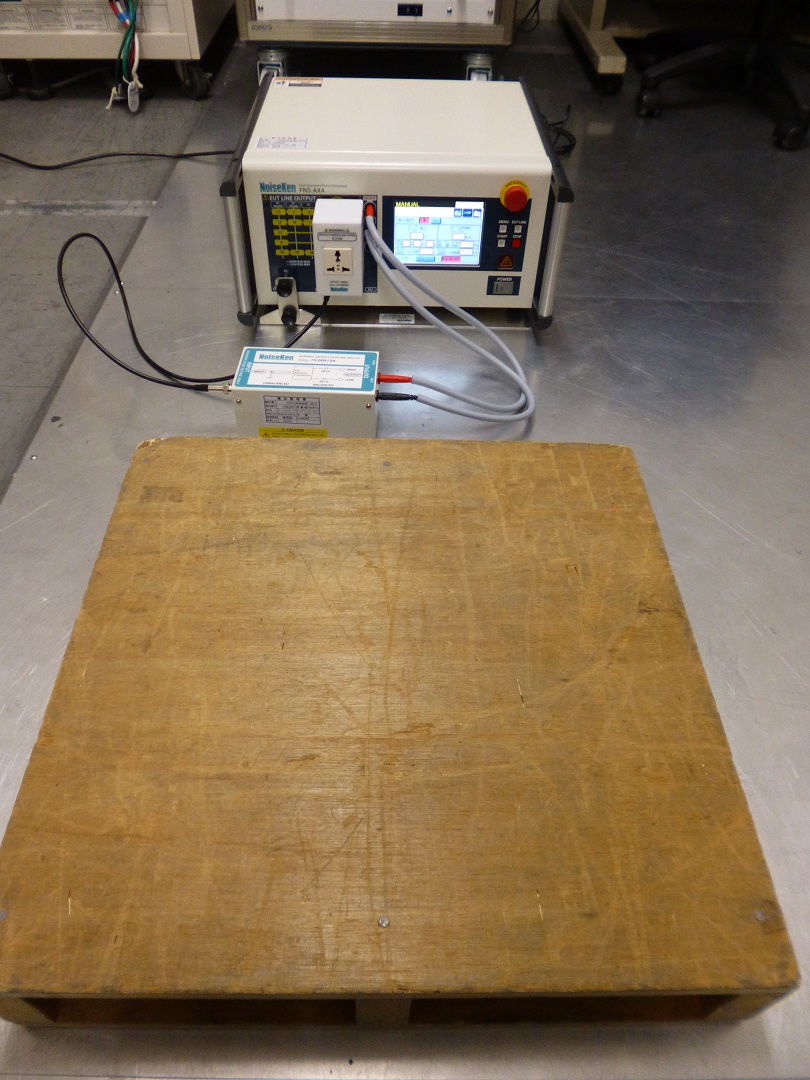

• ノーマルモード結合バランによる電源ポートへのノーマルモード印加が可能(ANSI／IEEE C37.90.1準拠)

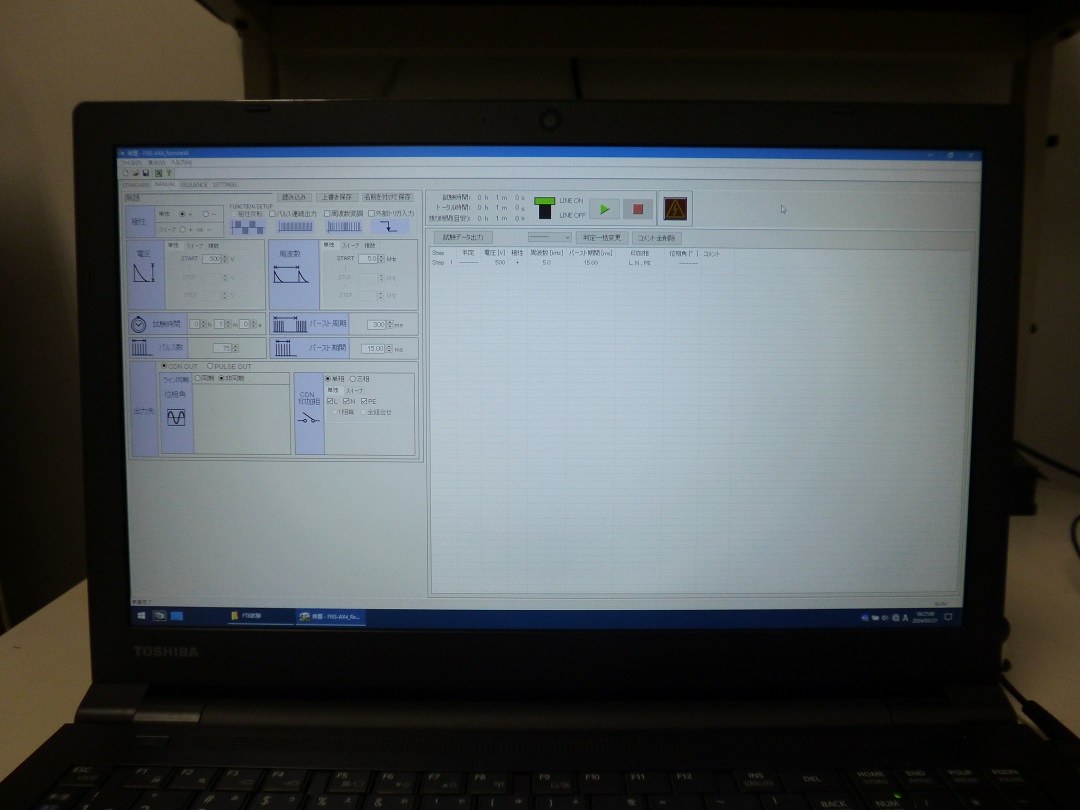

• パソコンからのリモート制御により試験条件設定、試験履歴の保存などが可能
• 試験条件設定仕様


  パルスピーク電圧	200 V　～　5000 V	10 V ステップ
  パルス繰返し周波数	0.1 kHz　～　2000 kHz	0.1 kHz ～ 1 kHz：0.01 kHz ステップ、1.0 kHz ～ 10 kHz：0.1 kHz ステップ、10 kHz ～ 100 kHz：1 kHz ステップ、100 kHz ～ 1000 kHz：10 kHz ステップ、1000 kHz ～ 2000 kHz：100 kHz ステップ
  バースト時間	0.01 ms　～　999 ms	0.01 ms ステップ
  バースト周期	10 ms　～　1000 ms	10 ms ステップ
  試験時間	１s　～　9 h 59 m 59 s	1 s ステップ

  ---

  公益財団法人JKA　令和5年度補助
