更新日: 2024年04月02日

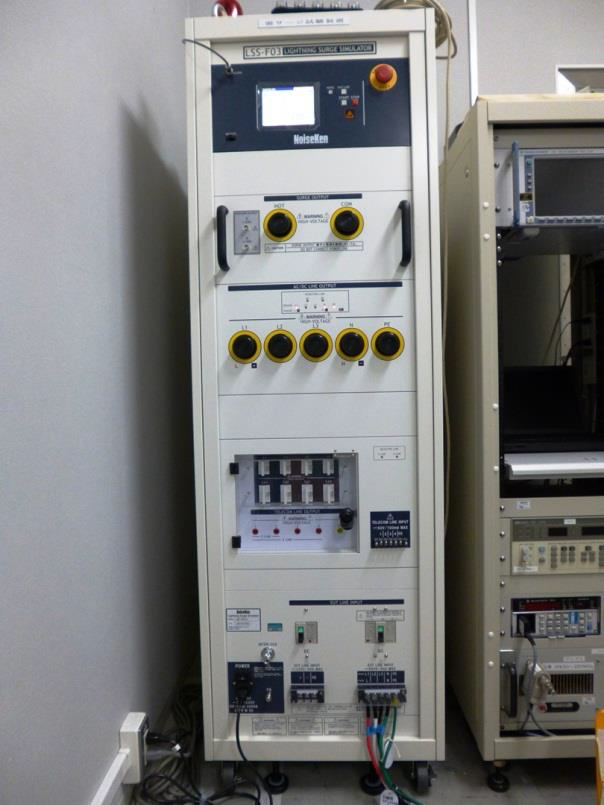

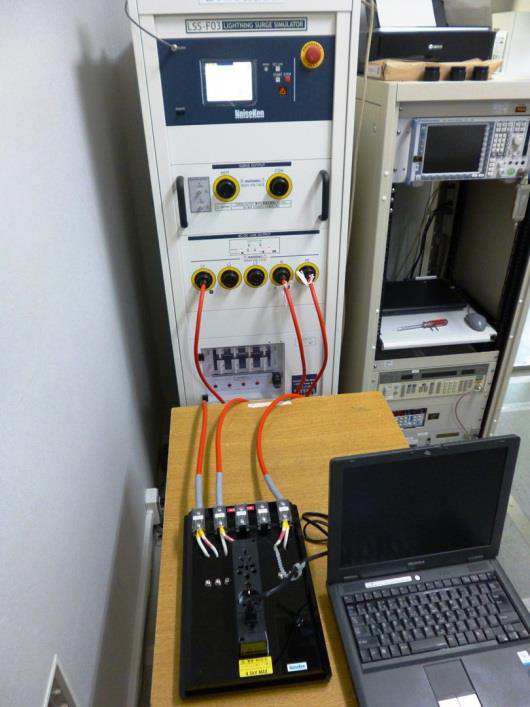

雷サージ試験装置

特徴

落雷により電力線や電話線に誘導された高エネルギーの雷サージを発生する試験器

機種

(株)ノイズ研究所
LSS-F03

料金

使用料金:

¥700円(1時間あたり)

研究員による支援 3,900円/時
操作法説明 3,900円/時
時間外の機器利用料は2割増となります。

本設備にはJKAの補助金が使われています。

JKA

施設機器の利用制限

---

説明

用途

  • IEC 61000-4-5の雷サージ試験

スペック・付属品等

  • IEC61000-4-5 Ed.3に対応
  • 試験対象機器の範囲
    ・単相/三相機器:30 A未満,400 V以下(50 / 60 Hz)
    ・直流機器:50 A未満,125 V以下
  • サージ波形
    ・1.2 / 50 μs – 8 / 20 μsコンビネーション波形
    ・10 / 700 μs – 5 / 320 μsコンビネーション波形
  • サージ電圧
    ・AC / DCライン:0.5 〜 15 kV
    ・テレコムライン:0.5 〜 2 kV

平成26年度 日本自転車振興会(現:公益財団法人 JKA )補助事業
