更新日: 2024年04月01日

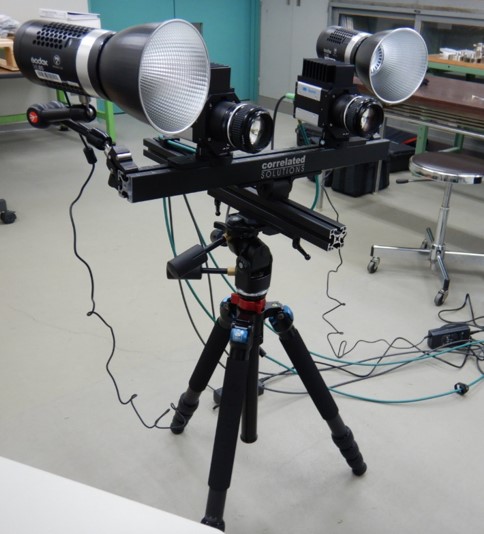

3Dひずみ計測システム

特徴

試験中の材料をカメラで撮影し,画像解析によって材料の伸び,ひずみ等の変形を数値化する装置

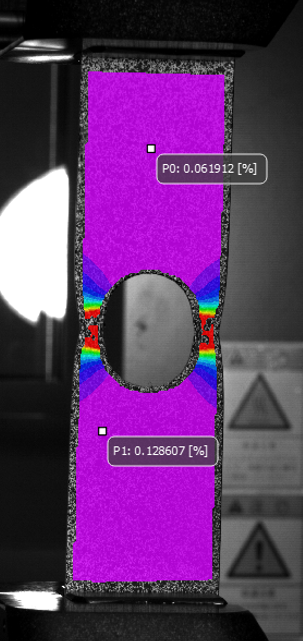

各種機械的特性算出や変形状態の可視化が可能

機種

Correlated Solutions VIC-3D

3Dひずみ計測システム

カテゴリー: タグ:

料金

使用料金:

¥2,000円(1時間あたり)

研究員による支援 3,900円/時
操作法説明 3,900円/時
時間外の機器利用料は2割増となります。

本設備にはJKAの補助金が使われています。

JKA

施設機器の利用制限

---

説明

用途

  • 各種材料の三次元ひずみ評価

スペック・付属品等

  • 評価項目:三軸方向変位・ひずみ,主ひずみ
  • 精度:面内方向 1/100画素以下,面外方向 1/50画素以下
  • カメラ解像度:1200万画素
  • フレームレート:最大300Hz
  • データ記録メディア:USB等
