説明
用途

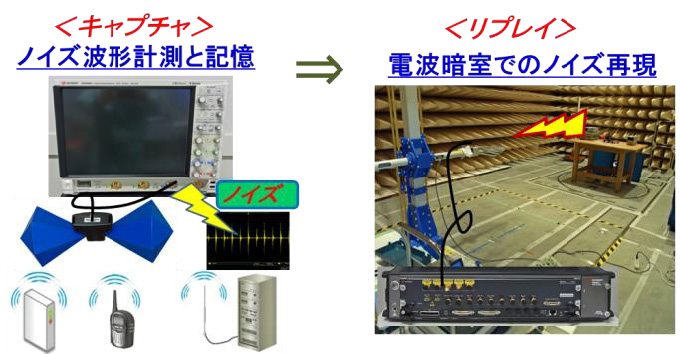

- 広帯域の電源ノイズ波形の観測・解析
スペック・付属品等

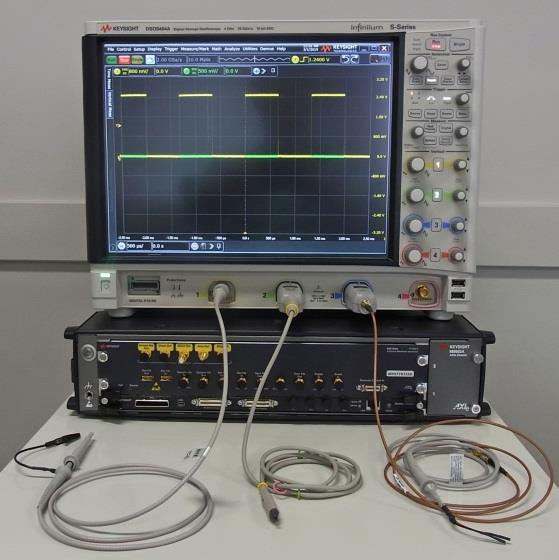

- 広帯域オシロスコープ
| サンプリングレート | 20G Sa/s（2chモード） |
| アナログ帯域 | 入力 50 Ω：4 GHz |
| 入力 1 MΩ：500MHz | |
| 垂直分解能 | 10ビット（高分解能モード：12ビット） |
- プローブ
| パワーレールプローブ
N7020A |
帯域：2 GHz
入力インピーダンス：50 kΩ オフセットレンジ：±24 V |
| パッシブプローブ
N2873A |
帯域：500 MHz
入力インピーダンス：10 MΩ 最大入力電圧：300 V（CATⅡ） |
- 高周波信号発生器
| サンプリングレート | 12G Sa/s |
| メモリ | 2G Sa |
| 増幅器出力 | 200 mVpp ～ 2.0 Vpp |
| シーケンサ機能 | 有 |
