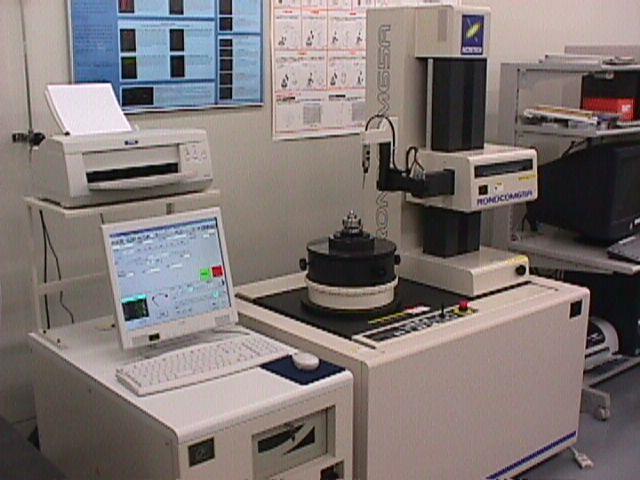

真円度測定機

説明

用途

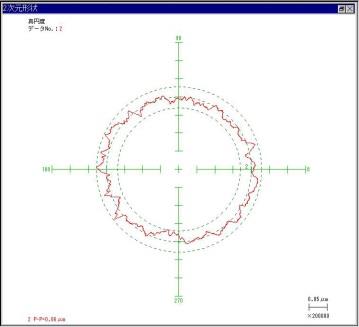

• 真円度測定
• 真直度測定
• 円筒度測定

スペック・付属品等

• テーブル回転精度：(0.010+6H/10000)[μm]

※H：テーブル上面から測定点の高さ[mm]

• 真直度精度
  • 高さ方向：0.05[μm]/100[mm]、0.2[μm]/500[mm]
  • 半径方向：0.5[μm]/200[mm]
• 標準検出器の測定レンジ：±1[mm]
• 直線性：5%
• 標準測定圧：70[mN]
• センタリング：±5[mm]
• チルティング：±1°

平成15年度　日本自転車振興会　（現：公益財団法人ＪＫＡ）　補助
