1つのアプリで設計完結　―ラティス設計からトポロジー最適化まで―

イベント詳細

概要

ラティス構造の生成から熱・強度解析までを一つのアプリに統合した、次世代CAD「Nodi」の操作体験セミナー（無料）を開催いたします。
造形できる形状に制約の少ない3Dプリンターの強みを最大限に活かす、強度と軽量性を両立した部品形状や熱特性を加味した複雑な構造などを、高速なシミュレーション機能を用いて検証しながらモデリングすることが可能です。

Nodiはコードを書かず、ノード形式※1でモデリング・解析を行うUI（操作画面）を採用しており、一度構築したワークフロー（自動化された設計手順）を再利用することで、作業を大幅に効率化できます。

本セミナーでは、サンプルデータを用いた操作体験を通じて、Nodiの基礎と特徴的な機能を学んでいきます。
設計から解析まで一箇所で完結するNodiの特徴をご理解いただき、実際の操作を通じて業務への活用可能性をぜひご体感ください。

※1 ノード形式：コードを書かずに、ある機能を持った“ブロック”同士を線で繋いで、視覚的にプログラムを作る方法。

本セミナーで学ぶ3つのポイント

  • ノード形式によるモデリングの基礎を体験できる。
  • ラティス構造（立体格子構造）を採用した部品形状のモデリングを体験できる。
  • 熱の流れをシミュレーションし、効率の良い形状をモデリングする手法（熱流体トポロジー最適化）を体験できる。

Nodiとは

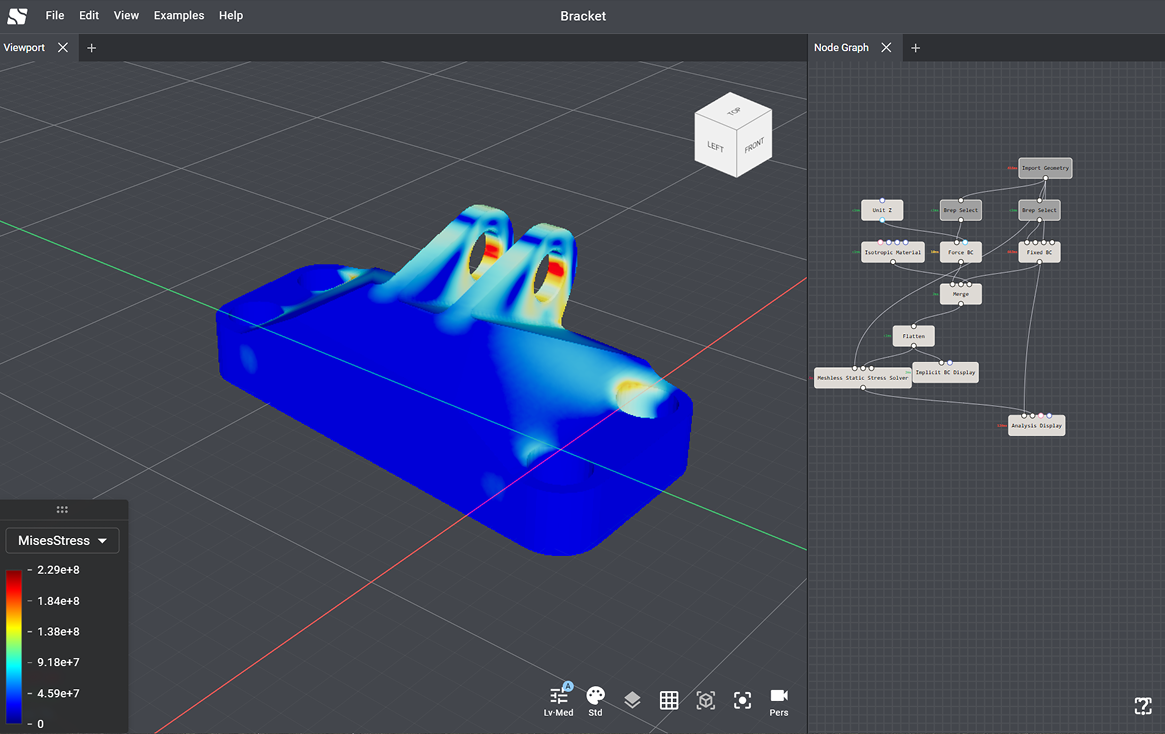

Nodi社が提供するノード形式のUI（操作画面）を採用した、次世代のモデリングツールです。一般的な3D-CADのモデリング形式であるB-Rep（境界表現：頂点・エッジ・面で形状を表現）に加えて、ラティス構造などの複雑な形状のモデリングに強いImplicit（インプリシット：関数で形状を表現）に対応しています。
ラティス構造の生成から熱流体・強度解析まで一つのアプリで操作でき、3Dプリンターの強みを最大限に活かすモデリングが行えます。


プログラム

【第1部】Nodiの基礎

13:00 – 13:30 (30分) 基本情報と活用事例の紹介

  • Nodiの機能紹介
  • 活用事例紹介

【第2部】Nodiハンズオン体験

13:30 – 15:40 (130分) 基本操作とハイブリッドモデリング体験

  •  ノーコードツールによるモデリングの基礎操作
  • CADデータのインポートと活用

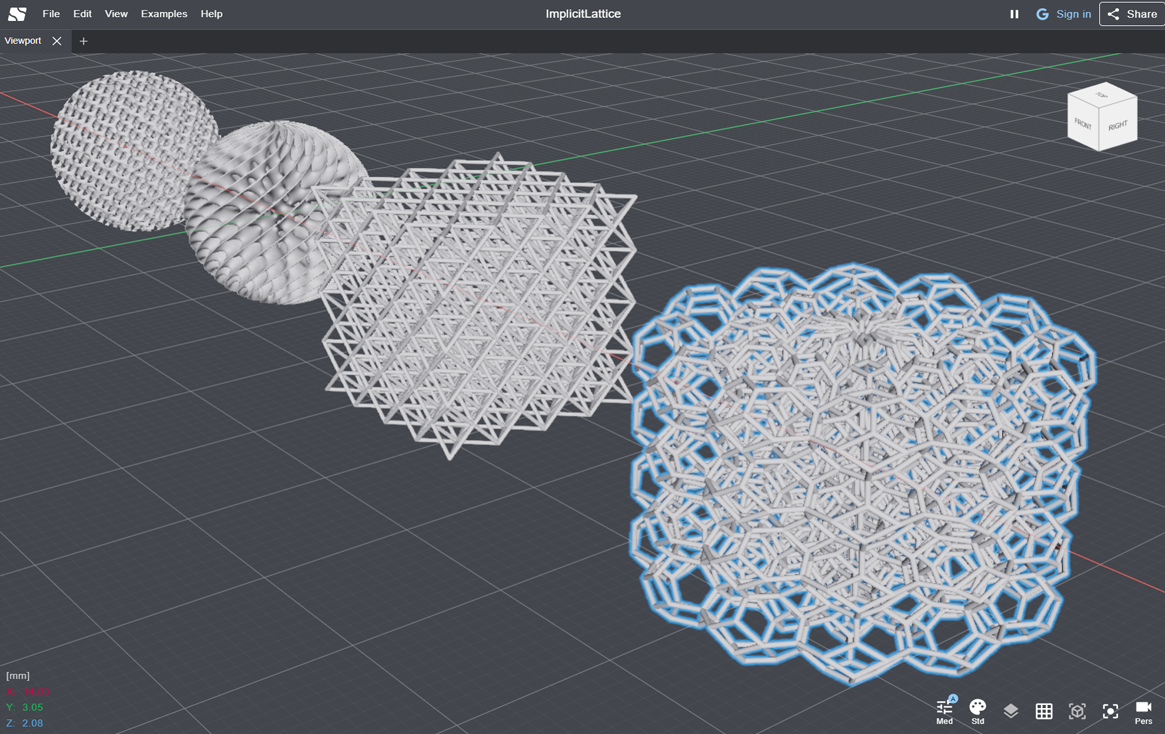

  • TPMS（三重周期極小曲面）やラティスなど複雑な構造のモデリング
  • 熱流体トポロジー最適化の体験
  • Agent（エージェント）※2と連携して上記すべてのプロセスを自動化する方法

※2 Agent（エージェント）：ユーザーからの詳細な指示がなくても、状況に応じて自律的に処理を行う機能のこと。

（途中休憩有り）

15:40 – 16:00 (20分) 質疑応答・アンケート記入

  • 質疑応答
  • アンケートの記入

受講対象者

  • 3Dプリンターの特性を活かした設計に興味をお持ちの方。
  • ラティス構造の設計に興味をお持ちの方。
  • トポロジー最適化設計に興味をお持ちの方。

研修講師

会場

宮城県産業技術総合センター　大会議室

〒981-3206　宮城県仙台市泉区明通2丁目2番地

受講料

無料

お申込み

こちらのフォームより，必要事項をご入力の上お申込みください（みやぎ電子申請サービスにリンク）。

受講、申込みにあたってのQ＆A

Q：パソコンは持ち込みですか？
A：いいえ。会場にて、一人一台のパソコンをご準備しています。
Q：プログラムをしたことがありません。参加できますか？
A：はい。参加可能です。Nodiは直感的に操作できる仕組みを採用しています。
Q：3Dプリンターで造形するためのモデルデータ作成に悩んでいます。相談にのってくれますか？
A：はい。セミナーの前後や休憩時間に、講師や職員スタッフにご相談ください。
