アンテナ照射試験システム概要

更新日: 2022年3月22日


機械電子情報技術部 電子応用技術開発班

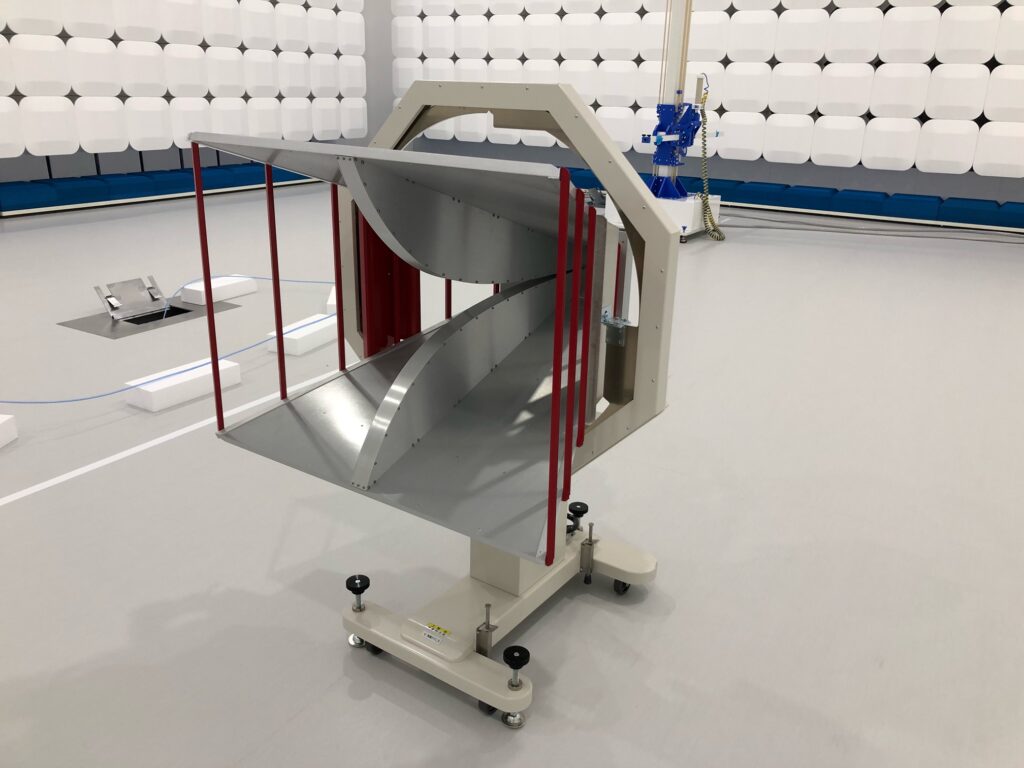

車載試験用アンテナ
民生試験用アンテナ
試験用アンプ

機能概要

  • 10m法電波暗室(EMC総合試験棟)において,以下の放射イミュニティ試験が可能である。
    1. ISO 11452-2 Ed.3 (路上走行車-狭帯域放射電磁エネルギーによる電気的妨害のコンポーネント試験方法-第2部:吸収材に裏打ちされたシールドルーム )200MHz-3.2GHz 200V/m
    2. IEC61000-4-3 Ed.4(電磁両立性−第4-3部:試験及び測定技術− 放射無線周波電磁界イミュニティ試験) 80MHz-6GHz 10V/m
    3. IEC 60601-1-2 Ed.4 (Table 9) (医用電気機器−第1-2部:基礎安全及び 基本性能に関する一般要求事項− 副通則:電磁妨害−要求事項及び試験 表9-RF無線通信機器に対する外装ポートイミュニティ試験仕様)380MHz-6GHz 30V/m

構成

品名メーカー品番仕様
信号発生器Keysight TechnologiesN5171B
Opt.506
Opt.UNT
Opt.UNW
周波数レンジ :9kHz〜6GHz
-60dBm-+15dBm
AM/FM/位相/パルス変調機能内蔵
1
パワーメーター Keysight Technologies N1914A 2ch 9kHz-110GHz -70~+44dBm1
パワーセンサー Keysight Technologies E9304A9kHz〜6GHz -60~+20dBm2
パワーアンプTESEQCBA1G-1200D80MHz-1GHz 1200W
Inコネクタ:N Female
Outコネクタ:7-16 DIN Female
1
パワーアンプTESEQ CBA6G-200D1GHz-6GHz 250W
In/Outコネクタ:N Female
1
方向性結合器WERLATONEC6338-2080MHz-1GHz 2500W
In/Outコネクタ:7-16 DIN Female
Fwd/Revコネクタ:N Female
1
方向性結合器 WERLATONEC10761-201GHz-6GHz 500W
In/Outコネクタ:7-16 DIN Female
Fwd/Revコネクタ: 7-16 DIN Female
1
車載試験用アンテナ(MHz帯)
ホーンアンテナ
ETS-LINDGREN3106B-7/16 DIN200-300MHz 1.6kW
300MHz-1GHz 800W
1GHz-2.5GHz 500W
コネクタ:7-16 DIN Female
1
車載試験用アンテナ(GHz帯)
ホーンアンテナ
AR RF/Microwave InstrumentationATH800M6GA0.8GHz-6GHz 1.5kW
コネクタ:7-16 DIN Female
1
民生試験用アンテナ(MHz帯)
スタックドログペリオデッィクアンテナ
SCHWARZBECKSTLP9128ESP-7/1680MHz-1.5GHz 1kW
コネクタ:N Female
1
民生試験用アンテナ(GHz帯)
スタックドログペリオデッィクアンテナ
SCHWARZBECK STLP91490.7GHz-9GHz 150W
コネクタ:N Female
1
電界センサNARDA PMMEP-60110kMHz-9.25GHz 0.50~500V/m1
RF切替器 東陽テクニカ BS50001
自動車・コンポーネント用放射イミュニティ試験ソフトウェア東陽テクニカVI5/RS-AJISO11451/2, JASO1
放射イミュニティ試験ソフトウェア 東陽テクニカ IM5/RS-AJIEC 64000-4-3,ENV50140適合試験1
テキストジェネレータ制御ソフトウェア東陽テクニカIM5-OP-TEXTGEN-AJ1
アンテナ照射試験システム構成図

導入年度・事業・財源

令和3年度導入
富県宮城技術支援拠点整備拡充事業 産業技術総合センターEMC総合試験棟整備事業
地方創生拠点整備交付金(1/2)(交付対象事業名:車載・IoTソリューション機器開発支援拠点整備事業),発展税,地方創生応援税制(企業版ふるさと納税)による寄付金

お問合せ先

担当者:機械電子情報技術部 電子応用技術開発班
TEL:022-377-8700 FAX:022-377-8712
お問合せフォーム
e-mail: emc@mit.pref.miyagi.jp


2022-3-31:初版作成
