10m法放射エミッション測定システム概要

更新日: 2023年5月18日


機械電子情報技術部 電子応用技術開発班

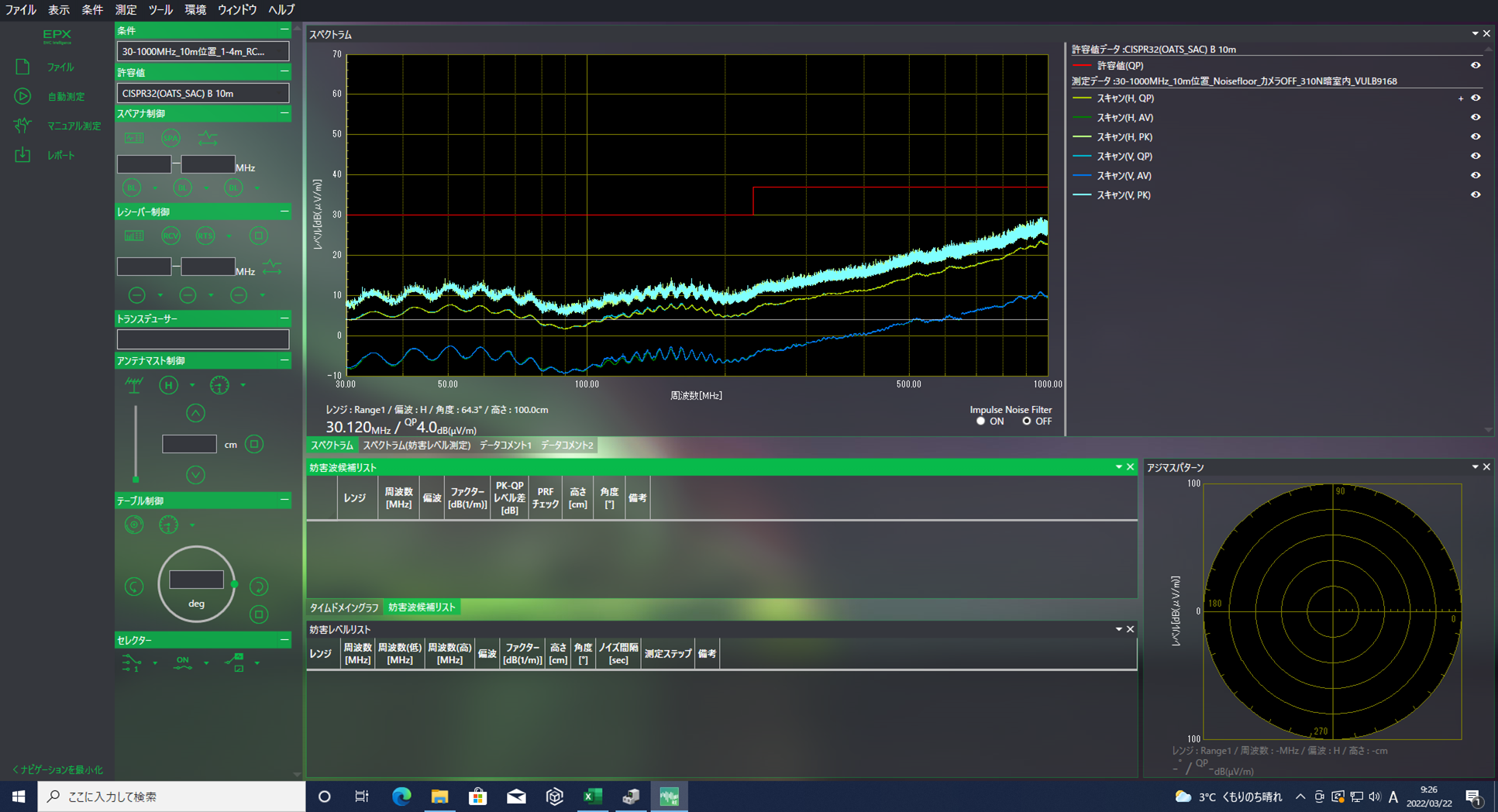

測定画面(ソフトウェア)
EMIレシーバー
測定用アンテナ

機能概要

  • 放射エミッション
    1. CISPR32 Ed.2(マルチメディア機器の電磁両立性-エミッション要求事項) 30MHz-6GHz
    2. CISPR11 Ed.6(工業・科学及び医療用装置からの妨害波の許容値及び測定法) 150kHz-18GHz
    3. CISPR15 Ed.9(電気照明及び類似機器の無線妨害波特性の許容値及び測定法) 9kHz-300MHz
    4. CISPR12 Ed6.1(車両、モータボート及び火花点火エンジン駆動の装置からの妨害波の許容値及び測定法) 150kHz-1GHz
    5. CISPR25 Ed.4(車載受信機保護のための妨害波の推奨限度値及び測定法) 150kHz-6GHz
  • 電源線の伝導エミッション測定(CISPR 11 / 15 / 32,VCCI 他) 150kHz-30MHz

構成

品名メーカー品番仕様
EMIテストレシーバKeysight TechnologiesN9048B
Opt.544
Opt.N9048WT2B
周波数レンジ :2Hz〜44GHz
CISPR Pub. 16-1-1,MIL-STD-461適合
RFプリセレクタ内蔵
ノッチフィルタ内蔵(減衰帯域:2.4-2.5GHz -20dB)
タイムドメインスキャン(TDS):20Hz-44GHz
Accelerated TDS: 30MHz-3.2GHz
Real time scan bandwidth:350MHz
1
プリアンプ-1SONOMA310-N9kHz〜1GHz
ゲイン:32dB NF 1.8dB(typ. @5-500MHz)
1
プリアンプ-2東陽テクニカTPA0108-401GHz〜8GHz
ゲイン: >40dB NF:2.1dB(typ.)
1
RF信号切替器東陽テクニカNS4906NA1
ループ ・ アンテナTESEQ HLA61219kHz-30MHz Φ600mm1
ラージループ ・ アンテナJSEJSE-LLA29kHz-30MHz Φ2m 1
校正用ダイポールアンテナJSEJSE-LLA-DP
バイコニカル・アンテナSCHWARZBECKBBA9106+VHBB912430MHz-300MHz1
ログペリオディック・アンテナSCHWARZBECKVULP9118A180MHz-1.5GHz1
バイログ ・ アンテナSCHWARZBECKVULB916830MHz-1GHz 最大入力10W1
ホーン・アンテナ(1)SCHWARZBECKBBHA9120D 1GHz-18GHz 最大入力電力:200W(連続)1
ホーン・アンテナ(2)東陽テクニカHAP06-18Wプリアンプ直結 ワイドビーム 6GHz-18GHz1
ホーン・アンテナ(3)東陽テクニカ HAP18-26W プリアンプ直結 ワイドビーム 18GHz-26.5GHz 1
ホーン・アンテナ(4)東陽テクニカ HAP26-40W プリアンプ直結 ワイドビーム 26.5GHz-40GHz 1
疑似電源回路網(三相用)NARDA PMML3-32CISPR16-1-2 9kHz〜30MHz
EUT:(3相 DC-60Hz, 32A, 相電圧230V,線間電圧400V)
1
疑似電源回路網(単相用) NARDA PMM L2-16BCISPR16-1-2 9kHz〜30MHz
EUT:( 単相 DC-60Hz, 16A 250V )
2
ノッチフィルタMicro-TronicsBRM50702最大入力:2W
通過帯域:0Hz-2.17GHz 3GHz-18GHz
挿入損失: 2.0dBm(max)
ノッチ周波数:2.4GHz-2.5GHz -50dB
1
ノッチフィルタ Micro-Tronics BRM50716最大入力:2W
通過帯域:0Hz-4.55GHz 6.4GHz-18GHz
挿入損失:1.5dBm(max)
ノッチ周波数:5.15GHz-5.88GHz -40dB
1
コムジェネレータ(伝導用)COM-POWERCGC-255E50kHz-400MHz STEP:50kHz/250kHz1
コムジェネレータ(放射用) 1COM-POWERCG-5151MHz-1.5GHz STEP:1MHz/5MHz1
コムジェネレータ(放射用) 2 YorkEMC CGE06915MHz-40GHz STEP: 915MHz/1GHz1
民生機器向け放射エミッション計測評価ソフトウェア東陽テクニカEPX/RE-AJAccelerated Time Domain Scan機能(A-TDS)対応1
民生機器向け伝導エミッション計測評価ソフトウェア東陽テクニカ EPX/CE-AJ Accelerated Time Domain Scan機能(A-TDS)対応 1
車載機器向けエミッション計測評価ソフトウェア東陽テクニカ EPX/VE-AJ Accelerated Time Domain Scan機能(A-TDS)対応1
EPXシリーズ用ビューワーソフトウェア東陽テクニカEPX/VIEW-AJ5
10m法放射エミッション測定システム構成図

導入年度・事業・財源

令和3年度導入
富県宮城技術支援拠点整備拡充事業 産業技術総合センターEMC総合試験棟整備事業
地方創生拠点整備交付金(1/2)(交付対象事業名:車載・IoTソリューション機器開発支援拠点整備事業),発展税,地方創生応援税制(企業版ふるさと納税)による寄付金

お問合せ先

担当者:機械電子情報技術部 電子応用技術開発班
TEL:022-377-8700 FAX:022-377-8712
お問合せフォーム
e-mail: emc@mit.pref.miyagi.jp


2022-3-31:初版作成
