車載用放射エミッション測定装置概要

更新日: 2022年3月1日


機械電子情報技術部 電子応用技術開発班

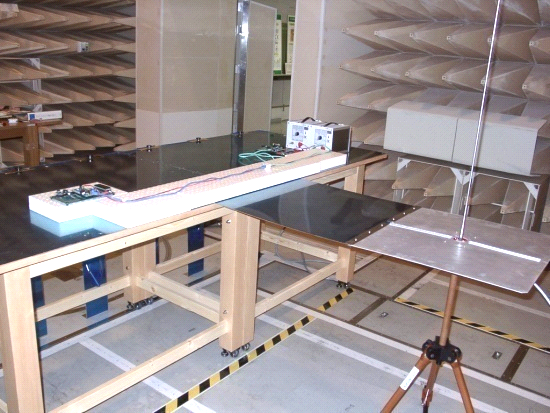

試験セットアップ例

機能概要

電波暗室測定システム および 電波暗室と共に使用され(このシステムだけでは測定はできません。),CISPR-25規格による車載用電子機器を対象とした放射不要電波の周波数とその強度の測定が可能なシステムで,供試体のノイズ評価とノイズ低減対策に使用される。CISPR 25による放射エミッション測定および 伝導エミッション測定 が可能

購入年度と財源

平成21年度富県みやぎ技術支援拠点整備拡充事業(発展税)

構成

No.品名メーカー品番仕様備考
1モノポールアンテナETS LINDGREN3301B30Hz-50MHz1付属品:
 ケース,三脚
 グランドプレーン
2プリアンプSONOMA310N9kHz-1GHz
32 dB gain ±1.5 dB
Noise figure: 1.8 dB typ.
3 プリアンプ 東陽テクニカTPA0108-40周波数帯域:1−8GHz
ゲイン :40dB(Min.)
フラットネス :±1.5 dB(Max.)
ノイズフィギュア :1.8 dB(Typ.)
出力電力 :+13dBm(Min.)
1
4試験用グランドプレーン東陽テクニカNE-BCI-TCISPR 25適合1
5擬似電源回路網SchwarzbeckNNBM8125CISPR 25適合2EUTの制限
MAX70A
6自動測定ソフトウェア東陽テクニカEP9/VE1
放射エミッション測定時の構成
