車載機器用イミュニティ試験システム概要

更新日: 2022年3月22日


機械電子情報技術部 電子応用技術開発班

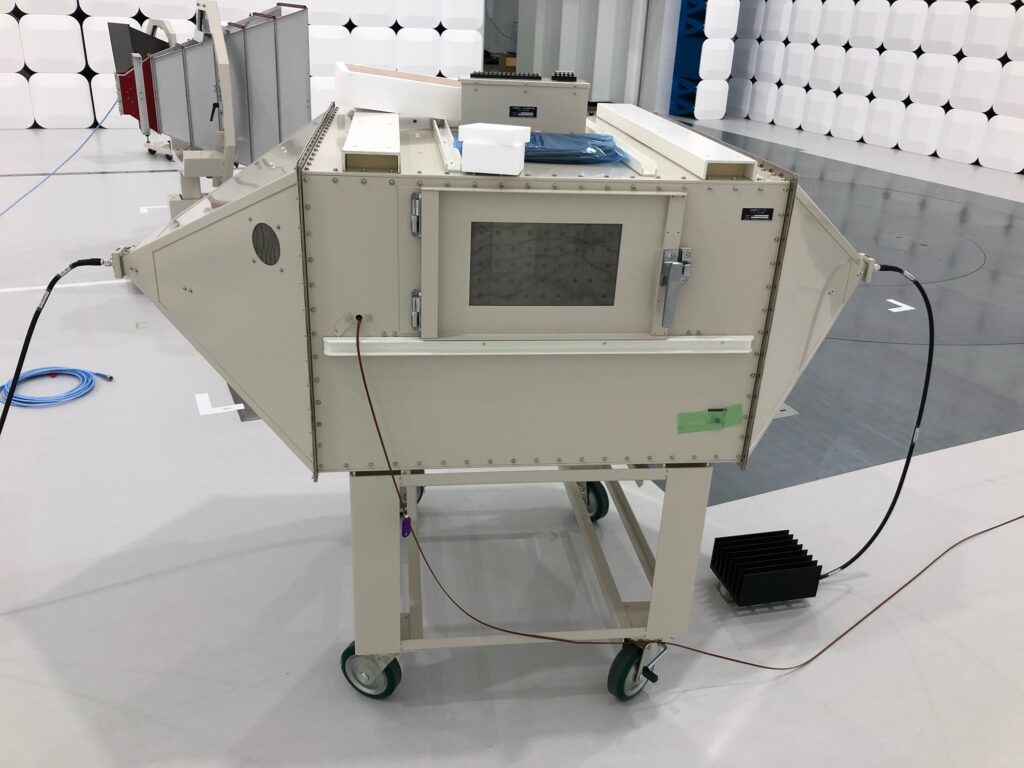

TEMセル

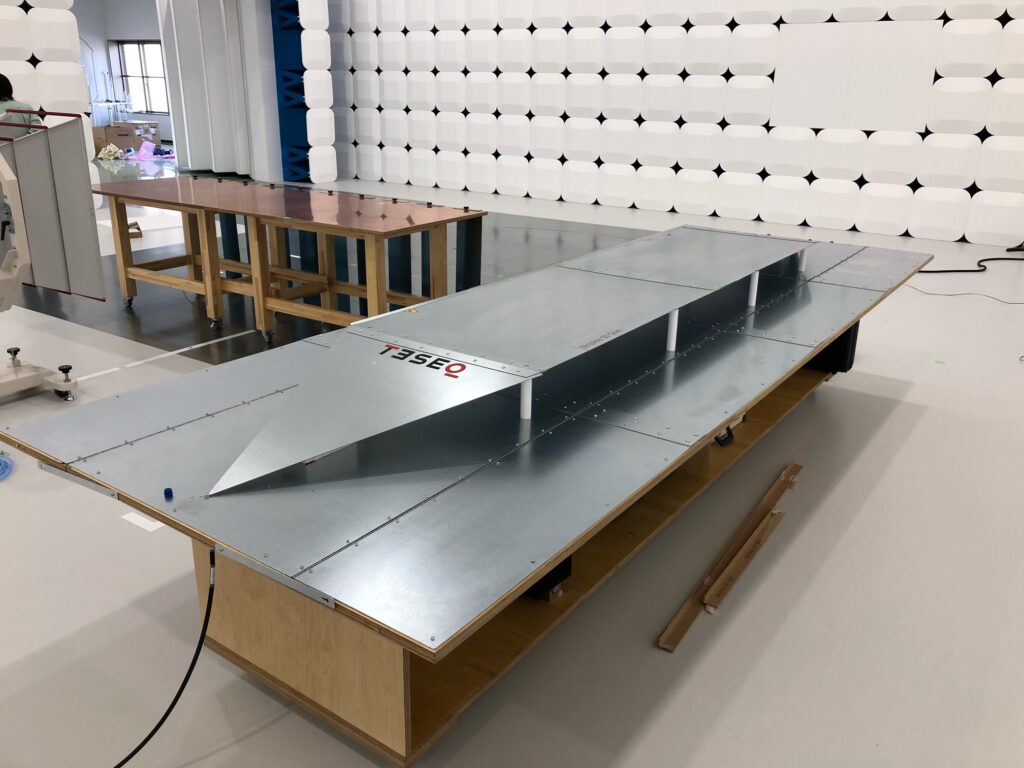

ストリップライン

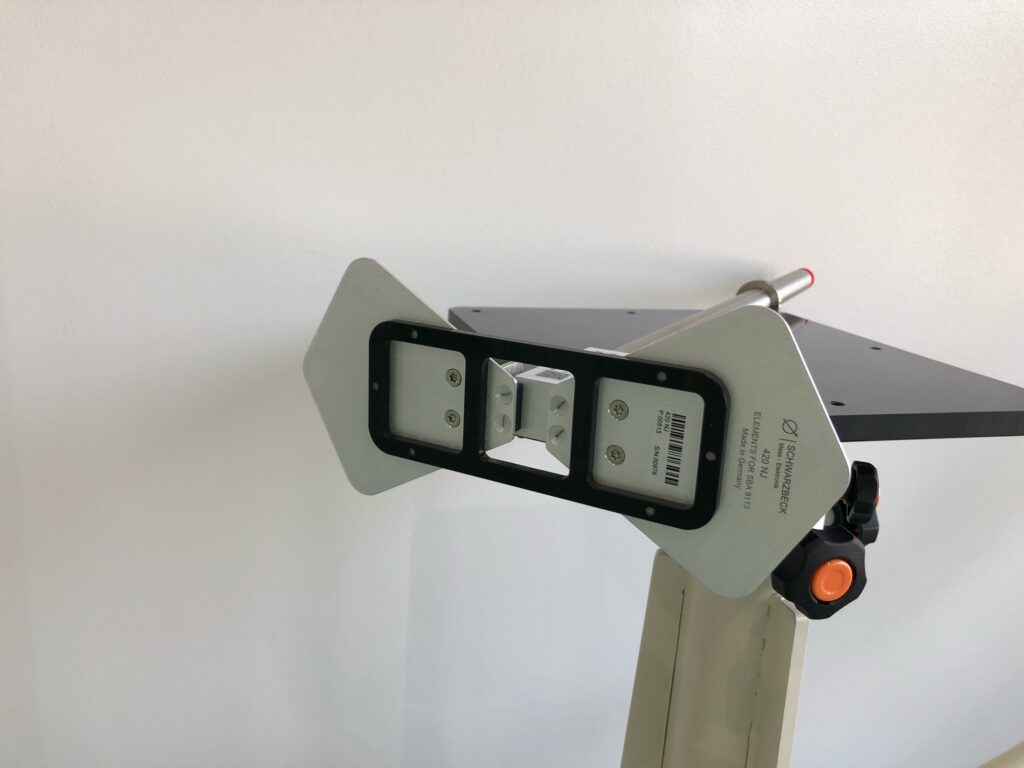

近接照射用アンテナ1
近接照射用アンテナ2

機能概要

EMC総合試験棟(10m法電波暗室)において,以下の放射イミュニティ試験が可能。

  • 車載機器の放射イミュニティ試験
    1. ISO 11452-3 Ed.3 (路上走行車-狭帯域放射電磁エネルギーによる電気的妨害のコンポーネント試験方法-第3部:トランスバース電磁(TEM)セル)10kHz-400MHz 200V/m
    2. ISO 11452-5 Ed.2 (路上走行車-狭帯域放射電磁エネルギーによる電気的妨害のコンポーネント試験方法-第5部:ストリップライン)10kHz-400MHz 200V/m
    3. ISO 11452-9 Ed.1 (路上走行車-狭帯域放射電磁エネルギーによる電気的妨害のコンポーネント試験方法-第9部: 可搬型送信機 )28MHz-6GHz
  • 医用電気機器に対する近接無線送信機からの放射電磁界に対するイミュニティ試験
    1. IEC 60601-1-2(医用電気機器-第1-2部:基礎安全及び基本性能に関する一般要求事項-副通則:電磁妨害-要求事項及び試験)が要求するIEC61000-4-39 Ed.1(電磁両立性−第4-39部:試験及び測定技術− 近接近の放射界- イミュニティ試験) による試験:8A/m@30kHz,65A/m@134.2kHz,7.5A/m@13.56MHz

構成

品名メーカー品番仕様
信号発生器Keysight TechnologiesN5171B
Opt.506
Opt.UNT
Opt.UNW
周波数レンジ :9kHz〜6GHz
-60dBm-+15dBm
AM/FM/位相/パルス変調機能内蔵
1
パワーメーター Keysight Technologies N1914A2ch 9kHz-110GHz -70~+44dBm1
パワーセンサー Keysight Technologies E9304Aアベレージパワー値測定
9kHz〜6GHz -60dBm~+20dBm
2
パワーアンプTESEQCBA400M-26010kHz-400MHz 260W N型female1
パワーアンプ TESEQ CBA1G-030D1MHz-1GHz 30W N型female 1
パワーアンプ TESEQCBA6G-030D1GHz-6GHz 30W N型female 1
方向性結合器WERLATONEC6020-1010kHz-400MHz 400W 40dB
Input/Output:N female
Fwd/Rev:N female
1
方向性結合器 WERLATONE C1795-10100kHz-1GHz 100W 40dB1
方向性結合器 WERLATONEC10799-10700MHz-6GHz 100W 40dB
Input/Output:N female
Fwd/Rev:N female
1
TEMセル協立テクノロジーTTC-502SPDC-400MHz 500W 電界均一分布±4dB
本体部分寸法;1870mmWX940mmDX670mmH
1
終端抵抗Bird500-WT-MN50Ω DC-2.5GHz 500W コネクタ:N female1
ストリップラインTESEQSL50-SISO 11452-5適合 50Ω 10kHz-1GHz 1kW コネクタ:N female
本体部分寸法;4.3mX1.5mX0.17m 可搬テーブル付き
1
1/4λスリーブアンテナ東陽テクニカCV07シリーズ無線機アンテナ近接試験対応
ISO 11452-9適合 20W
周波数:430/835/900/1280/1750/1880/1950 MHz
各1
ヘリカルアンテナ東陽テクニカ EMCシリーズ無線機アンテナ近接試験対応
ISO 11452-9適合 20W
周波数: 28/40/52/ 75/ 125/ 145/ 155/ 165/ 190/ 223/350/ 385/
410/ 430/ 455/ 480/ 510/ 735/ 785/815/ 835/ 880/ 900/
940/ 1270/ 1440/ 1640/1850/1880/ 1950/ 2020/ 2450/
2535/ 2590MHz
各1
モービルアンテナDIAMOND ANTENNAHF10FXアマチュア無線用28MHz帯
コンパクト高能率モービルアンテナ
250W 1.1m
1
モービルアンテナ DIAMOND ANTENNA HF6FXアマチュア無線用50MHz帯
コンパクト高能率モービルアンテナ
250W 1.0m
1
モービルアンテナ DIAMOND ANTENNANR-770Sアマチュア無線用144(1/4λ)/430(1/2λ)MHz帯
コンパクト高能率モービルアンテナ
100W
1
疑似携帯送信機ユニット東陽テクニカAT-5000
バイコニカルアンテナSCHWARZBECKSBA9113+420NJ500MHz-3GHz 20W1
バイコニカルアンテナ SCHWARZBECKSBA9119+422NJ800MHz-6GHz 20W1
ループコイル TESEQLAS6120IEC61000-4-39試験用 9kHz-150kHz Φ120mm 電界センサー内蔵1
ループコイル TESEQLAS6100IEC61000-4-39 試験用 150kHz-30MHz Φ100mm 電界センサー内蔵1
電界センサーNARDA PMM EP-60110kHz-9.25GHz 0.5-500V/m 分解能:0.01V/m
光ファイバー伝送 電池内蔵
1
RF切替器 東陽テクニカ BS50001
自動車用放射イミュニティ試験ソフトウェア東陽テクニカVI5/RS-AJ置換法,フィードバック法1
IEC61000-4-39対応試験ソフトウェア東陽テクニカIM5/CS-AJただし,IEC 60601-2の要求する試験に限る1
車載機器用イミュニティ試験システム構成図

導入年度・事業・財源

令和3年度導入
富県宮城技術支援拠点整備拡充事業 産業技術総合センターEMC総合試験棟整備事業
地方創生拠点整備交付金(1/2)(交付対象事業名:車載・IoTソリューション機器開発支援拠点整備事業),発展税,地方創生応援税制(企業版ふるさと納税)による寄付金
