機能概要

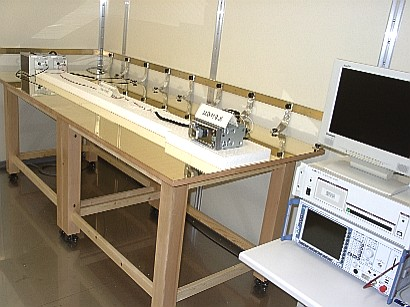

シールドルームII(AE-03)内で使用され，CISPR-25規格による車載用電子機器を対象とした伝導不要信号の周波数とその強度の測定が可能なシステムで，供試体のノイズ評価とノイズ低減対策に使用される。CISPR 25による伝導エミッション測定が可能
購入年度と財源
平成21年度富県みやぎ技術支援拠点整備拡充事業（発展税）
構成
| No. | 品名 | メーカー | 品番 | 仕様 | 数 | 備考 |
|---|---|---|---|---|---|---|
| 1 | EMIレシーバー | Rohde&Schwarz | ESU8 | 20Hz-8GHz タイムドメイン機能付 | 1 | |
| 2 | 試験用グランドプレーン | 東陽テクニカ | NE-BCI-T | CISPR 25適合 | 1 | |
| 3 | 擬似電源回路網 | Schwarzbeck | NNBM8125 | CISPR 25適合 | 2 | EUTの制限 MAX70A |
| 4 | カレントプローブ | FCC | TCP-9651 | 10kHz-500MHz | 1 | |
| 5 | 自動測定ソフトウェア | 東陽テクニカ | EP9/VE | 1 |
