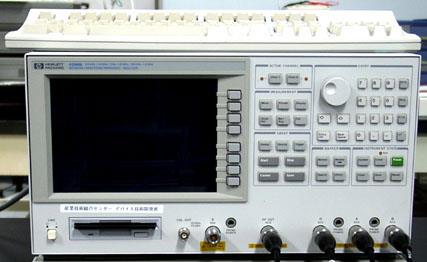

説明
用途
- 超短波帯域での電子部品／回路評価
スペック・付属品等
| スペクトラム測定 | ネットワーク測定 | インピーダンス測定 |
| 周波数範囲：2 Hz～1.8 GHz | 周波数範囲：100 kHz～1.8 GHz | |
| 分解能帯域幅： 1Hz～3 MHz，1-3-10 ステップ |
周波数分解能：1 mHz | 測定範囲：2～5 kΩ |
| 側波帯雑音： -105 dBc/Hz（-113 dBc/Hz 代表値） 10 kHzオフセット |
出力信号レベル：-60～+20 dBm | 測定確度（参考データ）：±3 ％（ Z：基本確度） |
| ダイナミックレンジ： ＞100 dB 3次相互変調歪フリー |
ダイナミックレンジ：＞120 dB（10 Hz IFBW） | 測定レベル：-66 dBm～+14 dBm |
| 絶対振幅確度：＜±1.0 dB | ダイナミック確度：±0.05 dB/ ±0.3 deg | – |
| 平均表示雑音レベル： ＜ -150 dBm/Hz（10～100 MHz） ＜ -147 dBm/Hz （1 GHz） |
測定スピード：300 μsec/ポイント（代表値） | – |
- サンプルサイズについてはお問い合わせください。
